کلید مینیاتوری اشنایدر (schneider)
فیوز یا کلید مینیاتوری اشنایدر MCB مخفف (miniature circuit breaker Schneider) نوعی بریکر یا قطع کننده اتوماتیک مدار است این محصول برای حفاظت از وسایل الکتریکی خانگی و صنعتی را در برابر اتصال کوتاه و جریان اضافه بار تولید می شود .
در واقع نحوه عملکرد کلید های مینیاتوری اشنایدر به این صورت است که در مواقعی که جریان، بیش از حد انتظار بالا باشد مدار را قطع می کند تا آسیبی به تجهیزات و مدارهای الکتریکی وارد نشود. در ادامه به هر آنچه که در مورد کلید یا فیوز مینیاتوری اشنایدر باید بدانید پرداخته ایم با ما همراه باشید.

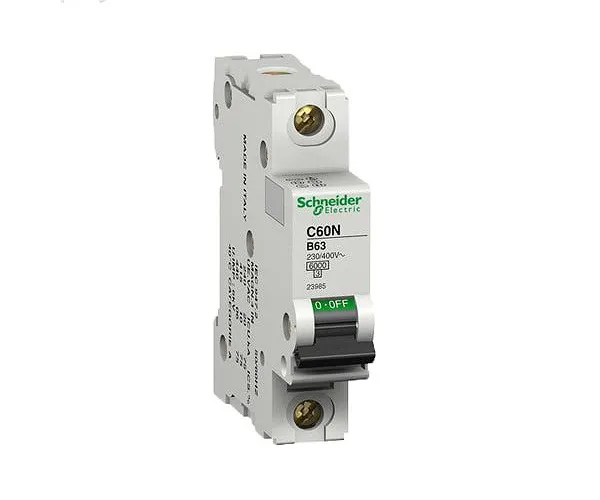

لیست قیمت کلید مینیاتوری اشنایدر
قیمت کلید مینیاتوری اشنایدر (Schneider) نسبت به قیمت روز متغیر می باشد. شما می توانید برای مشاهده قیمت بر روی محصول مورد نظر خود کلیک کنید یا با شماره تماس درج شده در پایین مقاله تماس حاصل فرمایید. جهت مشاهده لیست کلید یا فیوز مینیاتوری اشنایدر و مشخصات آن بر روی گزینه زیر کلیک نمایید.
فروش کلید مینیاتوری اشنایدر (فیوز مینیاتوری اشنایدر)
در پروژه های برق رسانی صنعت، مراکز تجاری، مسکونی و … برای یک پروژه ی مطمئن و ایمن به تجهیزاتی نیاز داریم که به روز و جدید و بدون ایراد باشند. کلیدهای مینیاتوری Schneider همان تجهیزی است که برای اجرا در پروژه های برقی بهترین انتخاب است.
این نوع کلید در رنج های جریانی متفاوت و ساختارهای اتصال به مدار مختلفی طراحی شده و برای امور مختلف روانه ی بازار هدف می گردد. تمامی متخصصان این حرفه احراز دارند که برند فرانسوی اشنایدر از معتبرترین و محبوب ترین برند های تجهیزات برق صنعتی در دنیای صنعت می باشد. فروشگاه ولتا کالا، کلید مینیاتوری اشنایدر الکتریک را در انواع زیر به مشتریان عزیز خود ارائه می کند:
- Acti9 iC40 (تا جریان 40 آمپر)
- Acti9 iC60 (تا جریان 63 آمپر)
- Acti9 C120 (تا جریان 125 آمپر)
- Acti9 NG125 (تا جریان 125 آمپر برای کاربرد های خاص)
- Acti9 iC60 L-MA (تا 40 آمپر جهت حفاظت استارت موتور)
- Acti9 NG125 L-MA (تا 80 آمپر حفاظت استارت موتور)
- P25M (تا 25 آمپر حفاظت استارت موتور)

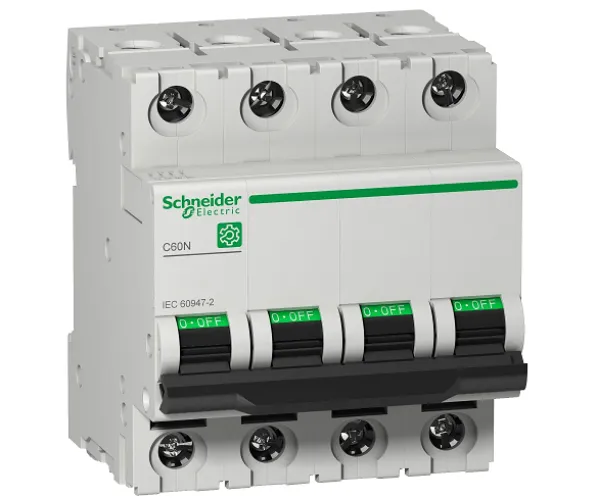

مشخصات فنی کلید مینیاتوری اشنایدر
کلید های مینیاتوری اشنایدر دارای رنج جریان 1 تا 125 آمپر است که به صورت تک پل، دو پل، سه پل و چهار پل طراحی و تولید می شوند. قدرت قطع اتصال کوتاه فیوز های مینیاتوری متفاوت است که در کلید های مینیاتوری Schneider این فاکتور از 6 کیلو آمپر شروع می شود. کلید های مینیاتوری اشنایدر را بر اساس به نوع بار می توان به گروههای متفاوتیتقسیم کرد که بر اساس منحنی جریان (Curve) انجام می شود.
طراحی زیبا و مورد پسند کلید های مینیاتوری برند اشنایدر به دلیل استفاده آسان و راحتی که دارد، در محیط های کار سخت و کثیف مناسب بوده و با داشتن انواع استانداردها، قابلیت حفاظت از انواع مدارات را در حیطه وظایف خود دارند. باید ذکر شود که مشخصات فنی کلید های مینیاتوری اشنایدر در کلیت به شرح زیر است:
- جریان نامی: 1 تا 125 آمپر
- تعداد کارکرد عملیاتی: (1 پل = 1000 بار) (2، 3 و 4 پل = 3000 و 6000 بار)
- ولتاژ نامی: (1 پل = 220 تا 240 ولت) (2، 3 و 4 پل: 400 تا 415 ولت)
مدل های کلید مینیاتوری اشنایدر
کلید مینیاتوری اشنایدر در 4 مدل متفاوت تولید و ساخته می شود که در ادامه به شرح کامل آن ها میپردازیم.
کلید مینیاتوری اشنایدر Acti9 iC40
خود کلید های اشنایدر Acti9 iC40 نیز در 3 مدل iC40، iC40N و iC40H طراحی و عرضه می گردند. این نوع از کلید ها در 3 نمودار قطع B، C و D کار می کنند. یکی از به نامترین شرکتها در زمینه تولید کلید های مینیاتوری شرکت اشنایدر می باشد که مهمترین ویژگی این محصول قابلیت اتصال بالاتر و نصب آسان است که آنرا منحصر بفرد میکند.
کلید مینیاتوری اشنایدر Acti9 iC60
این نوع کلید ها از فیوز های مینیاتوری اشنایدر به سه مدل iC60N، iC60H و iC60L تقسیم می شوند تا قابلیت استفاده در انواع نیاز های الکتریکی را دارا باشند. مشخصات کلید مینیاتوری اشنایدر Acti9 iC60 به شرح زیر است:
- محدوده جریان نامی: 1 تا 63 آمپر
- استاندارد: IEC 60947
- ظرفیت تحمل جریان اتصال کوتاه: تا 100 کیلو آمپر
- سطح ولتاژ نامی: 440 ولت AC
- ولتاژ عایقی: 500 ولت
کلید مینیاتوری اشنایدر Acti9 C120
کلید Acti9 C120 با توجه به گستره ی قابل توجه و با کمترین زمان تداخلی دامنه مسائل ایمنی را بالا می برد. مشخصات کلید مینیاتوری اشنایدر Acti9 C120 به شرح زیر است:
- رنج جریان نامی: 10 تا 125 آمپر
- استاندارد: IEC EN 60898 و IEC 60947-2
- ولتاژ عملیاتی: تا 440 ولت AC
- سطح ولتاژ عایقی: 500 ولت
- درجه ی حفاظت: IP20
کلید مینیاتوری اشنایدر Acti9 IC60 L-MA
مدلی دیگر از فیوز های مینیاتوری اشنایدر، کلید مینیاتوری Acti9 IC60 L-MA می باشد که دارای مشخصات زیر است:
- رنج جریان نامی: 1.6 تا 40 آمپر
- جریان اتصال کوتاه: 100 کیلو آمپر
- استاندارد: IEC/EN 60947-2
- ولتاژ عملیاتی: 400 ولت AC
- ظرفیت ولتاژ عایقی: 500 ولت
تیپ های کلید مینیاتوری اشنایدر
کلید مینیاتوری اشنایدر در دو نوع تیپ B و C با کاربرد روشنایی و موتوری به شرح زیر روانه بازار می گردد:
- تیپ B: کلید های این تیپ به شدت در برابر جریان اضافه حساس هستند و بیشتر برای روشنایی استفاده می شود.
- تیپ C: این کلید ها برای موتور هایی به کار می رود که توان کمی دارند و فاقد جریان راه اندازی بالایی هستند.
کاربرد کلید مینیاتوری اشنایدر
کلید مینیاتوری اشنایدر علاوه بر توانایی هایی همچون حفاظت از مدار الکتریکی که دارد، دارای کاربردهای دیگری نیز می باشد که در زیر به چند نمونه از آن ها اشاره ی کنیم:
- محفاظت از قطعات نیمه هادی
- محفاظت از مدارات PLC
- استفاده از کلیدهای مینیاتوری اشنایدر نوع کندکار برای محفاطت از مدار موتورالکتریکی
- استفاده از کلیدهای مینیاتوری اشنایدر نوع تندکار برای محفاظت از مدارهای روشنایی ساختمان
- استفاده در مدارهای ترانسفورماتورهای الکتریکی
- استفاده در مدارهای ترانسفورماتورها و مدارهای قدرت موتوری
- استفاده در ورودی تابلو برق های خانگی
- استفاده در پایان خط توزیع مدار ولتاژ ضعیف
مزایای استفاده از کلید مینیاتوری اشنایدر
استفاده از کلید های مینیاتوری اشنایدر دارای مزایای خاص خود می باشد که به چند نمونه از آن ها اشاره می کنیم:
- حافظت از برق گرفتگی افراد هنگام تماس ترمینال با انگشتان آن ها
- قابلیت عبور جریان دو طرفه بین شبکه و بار
- نصب آسان
- طول عمر بالا
- قیمت مناسب نسبت به عملکرد مطلوب
- قابل بازیافت و سازگار با محیط زیست
تجهیزات جانبی کلید مینیاتوری اشنایدر
کلید های مینیاتوری یک تجهیز برقی است و مسلما لوازم جانبی نیز کنار خود دارد؛ این لوازم به صورت زیر می باشد:
-
کنتاکت کمکی:
وظیفه این قطعه یعنی کنتاکت کمکی متصل شدن به کنتاکتور اصلی است که در مدار فرمان به کار می رود.
-
کنتاکت خطای فیوز:
این قطعه قطع ناشی از خطا را نشان می دهد که با استفاده از نمایشگر آن قابل نمایش است. متخصصان این صنعت می دانند که قطع ناشی از خطا به عوامل مختلفی مثل اضافه بار، اتصال کوتاه، فشرده شدن دکمه تریپ و قطع اتصال موقع روشن شدن دستگاه مربوط می شود.
-
رله شنت:
رله شنت زمانی که نیرو به ترمینال های بریکر وارد می شود آن را به صورت خودکار قطع می کند و نیروی وارد شده به رله از منبع خارجی تامین می گردد.
-
رله آندر:
رله آندر به مدار اصلی وصل می شود تا هنگام افت یا قطع مدار عملیات قطع کلید اتوماتیک را فراهم کند
عملکرد کلید مینیاتوری اشنایدر
کلید مینیاتوری عملکرد های مختلفی دارد که به شرح زیر می باشد:
- محفاظت از مدارات در برابر اتصال کوتاه
- محفاظت از مدارات در برابر اضافه بار حرارتی
- کنترل و قطع ارتباط
- حفاظت از جان کاربر در زمان تماس غیرمستقیم در سیستم های زمین TN وIT در زمانی که همراه با کلید های محافظ جان باشد.
خرید کلید مینیاتوری اشنایدر
برای خرید کلید مینیاتوری Schneider و انتخاب درست این محصول شما نیازمند آگاهی کامل و تجربه ی کاری زیاد در زمینه برق صنعتی است. جهت خرید کلید مینیاتوری اشنایدر به نمایندگی های مجاز و فروشگاه های معتبر مراجعه کنید تا از اصل یا تقلبی بودن کالا اطمینان حاصل نمایید.
فروشگاه ولتا کالا با ضمانت مناسب بودن قیمت، گارانتی و اصل بودن کالا این امکان را به شما می دهد که خرید خود را با خیال آسوده و مطمئن انجام دهید. با کارشناسان ما تماس بگیرید و از مشاوره رایگان این مجموعه بهره مند شوید.
