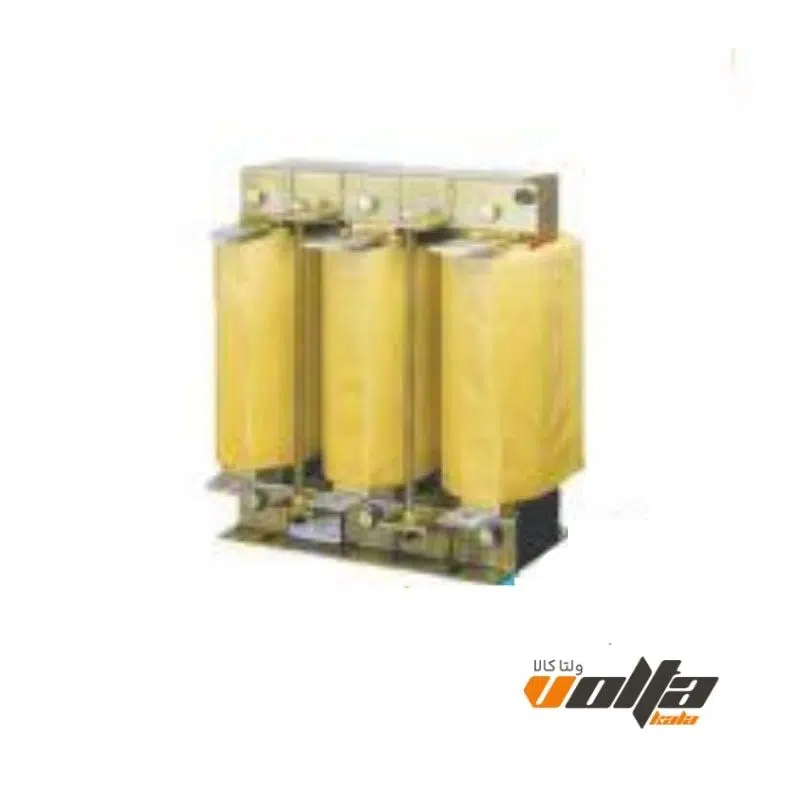

فیلتر هارمونیک خازنی 12.5 کیلووار فراكوه، مدل HFR-14/400/12.5 جهت بلوک هارمونیک ها در مسیر پله خازنی با توان 12.5کیلووار و نسبت راکتانس 14 درصد خازن همان پله ، باید در انتخاب خازن سری با فیلتر هارمونیک پارامترهای مختلف شبکه نظیر THD ولتاژ و جریان مد نظر باشدو حتما در انتخاب خازن مناسب از نظر سطح ولتاژ عایقی و ظرفیت آن دقت کافی اعمال گردد.
ولتاژ خط به خط شما برای استفاده از این تجهیز باید حداکثر 400 ولت اسمی باشد با قرارگیری این سلف (راکتور یا فیلتر هارمونیک خازنی ) در مسیر خازن ، موجب میشود که خازن ولتاژ 465 ولت را متحمل شود و در این حالت باید در انتخاب خازن دقت شود.
برای اینکه ترکیب پله خازنی که مجموعه خازن و سلف می باشد، 12.5کیلووار خروجی دهد ( تقریبا) پیشنهاد میشود که با این سلف خازن 15.5-480 سری شود یعنی خازنی که دارای 15.5 کیلووار خروجی در سطح ولتاژ 480 ولت باشد که در قرار گیری با سلف 465 ولت روی آن اعمال میشود و حدود 14.5کیلووار از خازن خروجی داریم که چون تلفات سلف هم 14 درصد است ،نهایتا پله ما 12.5 کیلووار اسمی خروجی به شبکه مبدهد
مورد دیگر مفهوم نسبت 14 درصد است ، که منظور نسبت راکتانس سلف به خازن میباشد و ربطی به درصد هارمونیکهای موجود درشبکه ندارد ، اشتباهی که بسیار مرتکب میشوند
