فتوسل‌ها من جمله ابزاری هستند که معمولا برای تأمین روشنایی خودکار محیط در مکان‌هایی مانند حیاط‌ها، بلوارها و کوچه‌ها استفاده می‌شوند. با این حال، محدودیت جریانی آن‌ها ممکن است روشن کردن تعداد دلخواه لامپ را با مشکل مواجه کند. در اینجاست که کنتاکتور به کمک می‌آید. فتوسل به عنوان یک سنسور حساس به نور عمل می‌کند و با توجه به شدت نور، سیگنالی را ارسال می‌کند.

کنتاکتور از این سیگنال برای قطع و وصل کردن جریان به مدار استفاده می‌کند و به این ترتیب می‌توانید از آن برای روشن و خاموش کردن خودکار لامپ‌ها با توجه به تاریکی و روشنایی محیط استفاده کنید. در ادامه این مقاله، مراحل گام به گام نحوه اتصال فتوسل به کنتاکتور و راه‌اندازی سیستم روشنایی خودکار را به شما شرح خواهیم داد.

فتوسل چیست؟

فتوسل یا سلول نوری نوعی سنسور است که به نور حساس بوده و با تابش نور بر سطح آن، ولتاژ تولید می‌کند. برای قطع و وصل کردن رله ازاین ولتاژ  استفاده شود. هنگامی که نور به سطح فتوسل برخورد می‌کند، مقاومت الکتریکی آن کاهش می‌یابد و در نتیجه جریانی در مدار ایجاد می‌شود. این جریان، ولتاژ قابل اندازه‌گیری در دو سر فتوسل ایجاد می‌کند.

ولتاژ تولیدی توسط فتوسل می‌تواند برای قطع یا وصل کردن یک رله مورد استفاده قرار گیرد. در شرایطی که نور وجود دارد، ولتاژ تولیدی رله را فعال کرده و جریان را قطع می‌کند. در تاریکی، ولتاژ افت می‌کند و رله مجدداً وصل شده و جریان برقرار می‌شود. فتوسل‌ها در رنج‌های جریانی مختلف از جمله 6، 10، 16 و 25 آمپر موجود هستند.  نهایت جریانی  که فتوسل می‌تواند از طریق رله خود پشتیبانی کند را  این رنج جریانی نشان‌ می دهد .

چرا باید فتوسل را روی کنتاکتور نصب کنیم؟

همانطور که قبلاً گفته شد، فتوسل ها با توجه به توان مصرفی لامپ ها یا سایر تجهیزات الکتریکی که به آنها متصل می شوند، محدودیت جریانی دارند. اگر مجموع توان مصرفی از حد مجاز فتوسل بیشتر باشد، باید از راه حل های جایگزین استفاده کرد. به عنوان مثال برای روشن کردن 60 لامپ 100 واتی به یک فتوسل 10 آمپری نیاز داریم.

محاسبه ی  توان قابل پشتیبانی فتوسل و توان مصرفی لامپ‌ها به شکل زیراست :

از فرمول توان (P = V × I) استفاده می‌کنیم: P  (توان)= 10 آمپر × 220 ولت = 2200 وات. توان مصرفی لامپ‌ها: P  (توان) = 60 لامپ × 100 وات/لامپ = 6000 وات محاسبه می شود.

با مقایسه توان قابل پشتیبانی فتوسل (2200 وات) و توان مصرفی لامپ‌ها (6000 وات)، مشاهده می‌شود که فتوسل توانایی تامین جریان کافی برای روشن کردن همه لامپ‌ها را به طور همزمان ندارد. پس راه حل می تواند تغییر فتوسل، کاهش تعداد لامپ و یا استفاده از رله باشد. لازم به ذکر است استفاده از فتوسل با آمپر بالاتر (مثلاً 25 آمپر) نیز کافی نیست، زیرا توان مجاز عبوری از سیم‌ها و اتصالات نیز باید در نظر گرفته شود.

کاهش تعداد لامپ‌ها نیز به تعداد قابل پشتیبانی توسط فتوسل، ساده‌ترین راه‌حل است. استفاده از یک رله یا کنتاکتور مناسب مانند کنتاکتور هیوندای که با توان مصرفی لامپ‌ها مطابقت داشته باشد، می‌تواند جریان را به طور ایمن از منبع تغذیه به لامپ‌ها هدایت کند. فتوسل در این حالت فقط سیگنال کنترلی را برای روشن و خاموش کردن رله ارسال می‌کند.

نصب فتوسل با کنتاکتور تک فاز

برای نصب مدار کنتاکتور سه فاز فتوسل، ابتدا لازم است سیم های فتوسل را شناسایی کنید. در فتوسل های 3 یا 4 سیمه،  سیم های مشکی و قرمز به ترتیب فاز و نول جای میگیرند. با این حال، قبل از هر اقدامی، برای اطمینان از صحت این موضوع، به دفترچه راهنمای فتوسل مراجعه کنید.

کنتاکتور تک فاز دارای 4 ترمینال با شماره های 1، 2، 3 و 4 و دو بوبین A1 و A2 است. بوبین ها وظیفه ی تغذیه و فعال سازی کنتاکتور را دارند. در این زمان می بایست سیم فاز ورودی فتوسل را به فاز برق شهر متصل کرده و سیم فاز خروجی را به بوبین A1 کنتاکتور وصل نمایید.

در فتوسل های 3 سیمه از سیم نول دو انشعاب گرفته و یکی را به بوبین A2 کنتاکتور همچون کنتاکتور اشنایدر و دیگری را به نول برق شهر متصل کنید. در فتوسل های 4 سیمه سیم نول به طور مستقیم به بوبین A2 کنتاکتور و نول برق شهر متصل می شود. برای اتصال لامپ ها هم باید از ترمینال های 3 و 4 کنتاکتور بهره بگیرید.

حتما بخوانید: نصب محافظ کنتاکتور

نصب فتوسل با کنتاکتور سه فاز

تفاوت کنتاکتور تک فاز و نحوه نصب فتوسل با کنتاکتور سه فاز در تعداد مسیر جریان است که  کنتاکتور تک فاز یک مسیر  و کنتاکتور سه فاز دارای سه مسیر  است. اجزای کنتاکتور سه فاز شامل دو بوبین با نام های A1 و A2، سه پیچ یا ترمینال با نام های L1، L2، L3 (ورودی) و سه پیچ یا ترمینال با نام های T1، T2،T3  (خروجی) است.

نحوه عملکرد آن هم به این صورت است که با اعمال جریان به بوبین A1 و A2، کلیدهای داخلی کنتاکتور بسته شده و مسیر عبور جریان از ترمینال های L1 به T1، L2 به T2 و L3 به T3 برقرار می شود. این امر باعث روشن شدن لامپ ها یا سایر مصرف کننده های متصل به ترمینال های T می شود. برای نصب فتوسل با کنتاکتور سه فاز در ابتدا لازم است فاز و نول فتوسل را مشخص نمایید.

فاز فتوسل را به فاز ورودی کنتاکتور و نول فتوسل را به نول کنتاکتور وصل کنید. فاز خروجی فتوسل را به بوبین A1 و نول فتوسل را به بوبین A2 کنتاکتور وصل کرده و سه انشعاب از فاز ورودی (برق شهر) را به ترمینال های L1، L2 و L3 کنتاکتور متصل نمایید. اکنون نوبت اتصال لامپ ها می باشد که از طریق سیم فاز برگشتی، ترمینال های T1، T2 و T3 به لامپ ها صورت می گیرد. در نهایت عملیات اتصال نول لامپ ها را به نول (مشترک) برق شهر اجرا کنید.

نصب فتوسل سه سیم با کنتاکتور

این فتوسل دارای سه سیم مجزا (معمولاً قرمز، مشکی و سفید) است. سیم مشکی به فاز شبکه، سیم قرمز به فاز مصرف‌کننده‌ها و سیم سفید به نول فتوسل و مصرف‌کننده‌ها متصل می‌شود. مراحل نصب فتوسل سه سیم با استفاده از کنتاکتور:

• اتصال تغذیه بوبین کنتاکتور: سیم قرمز فتوسل را به ترمینال A1 کنتاکتور وصل کنید، از نول ورودی فتوسل انشعاب گرفته و به ترمینال A2 کنتاکتور برسانید.
• اتصال برق مصرف‌کننده‌ها: از فاز ورودی فتوسل یا فاز شبکه، به تعداد دلخواه سیم به ترمینال‌های قدرت کنتاکتور وصل کنید. اتصال خروجی ترمینال‌های قدرت را به مصرف‌کننده‌ها برقرار کرده و نول مصرف‌کننده را از نول شبکه دریافت کنید. در آخر فاز ورودی فتوسل را از فاز شبکه بگیرید.

نصب فتوسل چهارسیم با کنتاکتور

فتوسل های چهار سیم، مشابه فتوسل های سه سیم عمل می کنند، با این تفاوت که به جای یک سیم نول، دو سیم نول دارند. سیم کشی به این روش است که برای تغذیه فتوسل یک سیم فاز (مشکی) یک سیم نول (سفید) و برای مصرف کننده یک سیم فاز (قرمز) یک سیم نول (سفید) می باشد.

نحوه خواندن مقادیر روی فتوسل

بر روی بدنه فتوسل ها معمولا مشخصاتی درج شده است که اطلاعات مفیدی راجع به عملکرد آن ها ارائه می دهد. این مشخصات شامل حداکثر جریان قابل تحمل، محل اتصال سیم های ورودی و خروجی و … می باشد. به عنوان مثال ورودی شامل سیم سیاه: فاز  و سیم سفید: نول و خروجی سیم قرمز: A1 سیم سفید: نول (مشترک) است. output و input نیز به معنای حداقل و حداکثر رنج آمپری که می تواند تحمل کند.

جمع بندی

در این مقاله، به آموزش نحوه‌ی سیم‌بندی فتوسل به کنتاکتور پرداختیم. همانطور که مشاهده کردید، این فرآیند با کمی دانش فنی در مورد فتوسل و کنتاکتور به آسانی قابل انجام است.

همچنین به معرفی فتوسل‌های سه سیم و چهار سیم و نحوه نصب آنها اشاره کردیم. در صورت نیاز به اطلاعات بیشتر، می‌توانید سوالات خود را در زیر همین مقاله کامنت کنید.

نصب محافظ کنتاکتور، راه حلی موثر برای حفاظت از لوازم برقی منزل و ساختمان شما در برابر نوسانات و افت ولتاژ ناگهانی برق است. این دستگاه با کنترل و تنظیم ولتاژ و جریان ورودی، از آسیب دیدن وسایل برقی شما جلوگیری می‌کند.

محافظ برق با قطع برق در زمان افت ولتاژ یا افزایش ناگهانی ولتاژ، از آسیب دیدن لوازم برقی شما جلوگیری می‌کند، با ثبات ولتاژ برق باعث افزایش طول عمر لوازم برقی شما می‌شود و با محافظت از لوازم برقی، از هزینه‌های اضافی ناشی از تعمیرات آنها عمل جلوگیری را فراهم میکند. محافظ برق کنتاکتور را نمیتوان در مکانهای دلخواه نصب کرد . محل نصب آن باید   به دور از رطوبت، گرد و غبار و تابش مستقیم نور خورشید باشد .

بهترین مکان برای نصب محافظ برق، جعبه فیوز است. لازم به ذکر است، با توجه به میزان مصرف برق ساختمان خود، محافظ برق با ظرفیت مناسب را انتخاب کنید. ولتا کالا  علاوه بر ارائه  آموزش نصب  محافظ برق کنتاکتور،  طیف  گسترده‌ای از  محصولات برق صنعتی و اتوماسیون از جمله کنتاکتور و محافظ برق را با  قیمت مناسب  به شما  ارائه می‌دهد.

قطعات محافظ برق

برای اطمینان از یک نصب بی‌دردسر و ایمن، قبل از شروع هر اقدامی، حتماً از وجود تمام قطعات ضروری در دسترس خود اطمینان حاصل کنید. این قطعات شامل موارد زیر هستند:

• فیوز ورودی اصلی: این فیوز وظیفه محافظت از کل سیستم در برابر اضافه بار ولتاژ را بر عهده دارد.
• کلید محافظ: این کلید به شما امکان می دهد تا در صورت بروز مشکل، برق را به طور کامل قطع کنید.
• محافظ مرکزی:  نوسانات ولتاژ و صاعقه می تواند به تجهیزات آسیب برساند در این شرایط  این محافظ برای جلوگیری از آسیبها طراحی شده است .
• فیوز خروجی:  فیوزهای خروجی  از هر مدار فرعی به صورت مجزا  محافظت می کنند.

حتما بخوانید: وظیفه کنتاکتور در تابلو برق

طریقه نصب محافظ برق

قبل از اقدام به نصب، حتماً آموزش‌های لازم را ببینید تا از اتصالات اشتباه جلوگیری شود. سیم‌کشی صحیح محافظ برق برای عملکرد درست آن و ایمنی ساختمان ضروری است. مراحل نصب:

• آماده‌سازی جعبه فیوز: قطعات محافظ را طبق دستورالعمل در جعبه فیوز قرار داده و سیم‌بندی را با اتصال فاز به فیوز ورودی اصلی آغاز کنید. برای سهولت در تشخیص، ورودی تمام فیوزها را از بالا قرار دهید.
• اتصال محافظ ولتاژ: خروجی فیوز اصلی را به ورودی کلید محافظ جان وصل کرده و نول را به ورودی کلید محافظ جان متصل نمایید. نول و فاز را از خروجی کلید محافظ جان به ورودی سمت بالای محافظ وصل کنید.  نول و فاز باید به درستی  به ترمینال‌های مربوطه متصل شده باشند.
• اتصال نول: سیم نول را از ترمینال خروجی محافظ به شمش نول متصل کنید.
• اتصال فاز به فیوزهای فرعی: فاز را از ترمینال خروجی محافظ به ورودی فیوزهای فرعی متصل کنید.
• آچارکشی تمام ترمینال‌ها: برای اطمینان از اتصال محکم و عدم شل بودن سیم‌ها، تمام ترمینال‌ها را آچارکشی کرده و فیوز اصلی و کلید محافظ جان را روشن کنید. محافظ مرکزی پس از شمارش معکوس، برق خروجی را وصل خواهد کرد.

نکات لازم در نصب محافظ برق

در نصب محافظ برق نکاتی وجود دارد که باید به آن ها توجه کنید. در صورتی که محافظ برق مرکزی شما دارای محل اتصال سیم ارت نیست، اتصال سیم ارت به آن ضروری نمی باشد. در صورتی که  محافظ برق مرکزی   سیستم قطع دو قطب نداشته باشد، نیازی به اتصال سیم نول اصلی به آن و  انتقال  به شینه نول نیست. در این حالت، می‌توانید با ایجاد یک انشعاب از شینه نول، آن را به ترمینال نول محافظ برق متصل کنید و بدین ترتیب، دستگاه را تغذیه نمایید.

حتما بخوانید: انواع کنتاکتور

استفاده از محافظ و اتصال آن به کنتاکتور

تمام محافظ های  برق‌ معمولی دارای یک ورودی و یک خروجی هستند. ورودی، دوشاخه‌ای است که به پریز برق وصل می‌شود و خروجی، پریزی است که روی محافظ تعبیه شده است و دو شاخه های دیگربه آن متصل میشوند. برای استفاده از این نوع محافظ، کافی است برق را به ورودی آن وصل کنید تا محافظ روشن شود. سپس، پریز خروجی محافظ را به کنتاکتور متصل نمایید. برای نصب این نوع محافظ، مراحل زیر را دنبال کنید:

• نصب ورودی در تابلو برق:

یک پریز تابلویی را داخل تابلو برق نصب کنید. کاربرد آن به این گونه است که پریز برای اتصال آسان محافظ معمولی به ریل داخل تابلو برق استفاده می‌شود. (می‌توانید از یک محافظ کامپیوتر معمولی استفاده کنید که زمان نصب آن 30 ثانیه بیشتر طول نمی کشد.)

• اتصال دو شاخه:

حدود نیم متر سیم  را به دوشاخه محافظ وصل کنید و سپس دوشاخه را به پریز روی محافظ متصل نمایید. سر دیگر سیم را که به دوشاخه متصل کرده‌اید، به کنتاکتور وصل کنید. یک رشته را به A1 و رشته دیگر را به A2 متصل نمایید.

با انجام این مراحل ساده، محافظ برق شما به کنتاکتور متصل شده و می‌توانید از آن برای محافظت از کل ساختمان در برابر نوسانات برق استفاده کنید

جمع بندی

در این مقاله به نحوه نصب محافظ برق با کنتاکتور پرداختیم. اکنون شما می توانید با استفاده از محافظ کنتاکتور لوازم برقی خود یا ساخاتمان را در برابر نوسانات و افت ولتاژ ناگهانی برق ایمن کنید. ولتا کالا علاوه بر ارائه آموزش نصب، طیف گسترده ای از محافظ های برق را با قیمت مناسب ارائه می دهد. برای اطلاعات بیشتر و آموزش کامل نصب می توانید به وب سایت ولتا کالا مراجعه کنید.

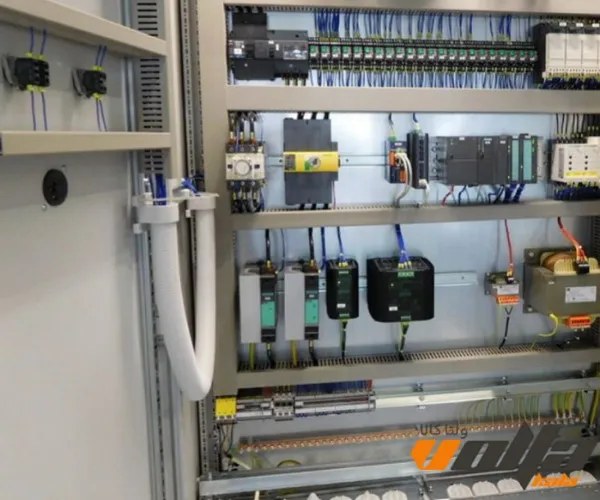

تابلو برق، قلب تپنده هر سیستم الکتریکی، وظیفه‌ی هدایت، توزیع و کنترل جریان برق را به عهده دارد. در این میان، کنتاکتورها حکم دروازه‌ بان‌های قدرتمند را دارند که با هوشمندی جریان‌های سنگین را کنترل می‌کنند و نقشی حیاتی در کارکرد صحیح و ایمن سیستم ایفا می‌کنند. کنتاکتور یک کلید الکترومغناطیسی است که وظیفه ی آن قطع و وصل جریان برق در مدارهای قدرت  به کار می‌رود.

این کلیدها با استفاده از یک بوبین و هسته آهنی کار می‌کنند. زمانی که به بوبین کنتاکتور ولتاژ اعمال می‌شود، میدان مغناطیسی قوی ایجاد شده، هسته آهنی را به حرکت در می‌آورد و این حرکت سبب قطع یا وصل شدن کنتاکت‌ها و در نهایت قطع یا وصل جریان برق در مدار می‌شود.

وظیفه کنتاکتور در تابلو برق

کنتاکتور ها وظایف مهمی را در کنترل و حفاظت از مدارهای الکتریکی  بر عهده دارند . این تجهیز یکی از  اصلیترین امکانات  تابلوهای برق هستند در ادامه به شرح وظایف کلیدی کنتاکتورها در تابلو برق می‌پردازیم:

• روشن و خاموش کردن تجهیزات الکتریکی:

کنتاکتورها با دریافت سیگنال از مدار فرمان، قادر به قطع و وصل جریان برق در مدار بوده و بدین ترتیب می‌توانند تجهیزات الکتریکی را روشن یا خاموش کنند. این امر باعث می‌شود تا کنترل تجهیزات به طور دقیق و از راه دور انجام گیرد.

• راه اندازی و کنترل موتورهای الکتریکی:

کنتاکتورها برای راه اندازی و کنترل موتورهای الکتریکی استفاده می‌شوند. آنها با ایجاد گشتاور اولیه بالا به موتور، به راه اندازی آن کمک می‌کنند و همچنین می‌توانند سرعت و دور موتور را نیز کنترل نمایند.

• حفاظت از تجهیزات الکتریکی:

کنتاکتورها می‌توانند به عنوان یک رله حفاظتی عمل کرده و در برابر اضافه بار، اتصال کوتاه و سایر خطاها، از تجهیزات الکتریکی محافظت نمایند.

ساختمان کنتاکتور در تابلو برق

کنتاکتورها  از سه بخش اصلی تشکیل شده‌اند که ما میخواهیم در ادامه به شرح هر یک از آنها بپردازیم:

• تیغه های قدرت و تیغه های فرمان:

وظیفه‌ی اصلی تیغه های قدرت هدایت جریان الکتریکی پس از هر بار تحریک شدن بوبین است. تیغه‌های فرمان معمولا به دو صورت نرمالی باز و نرمالی بسته وجود دارند کهکاربرد اصلیآن در مدار فرمان میباشد . پس از هر بار تحریک بوبین، وضعیت این تیغه‌ها به حالت عکس تغییر می‌کند.

• سلونوئید یا سیم پیچ:

سلونوئید یا سیم پیچ کنتاکتور، یک هسته مغناطیسی سیم‌پیچی شده است که در مدار فرمان قرار دارد. این بخش نیروی لازم برای اتصال فیزیکی کنتاکت‌های هادی الکتریسیته را فراهم می‌کند.

• قاب کنتاکتور:

قاب کنتاکتور برای ایزوله کردن بخش‌های هادی و خطرناک کنتاکتور و حافظت از جان افراد در شرایط برق‌گرفتگی به کار می‌رود. جنس این قاب معمولاً از مواد عایق الکتریکی مانند باکلیت، نایلون 6 و پلاستیک‌های مقاوم به حرارت است.

حتما بخوانید: انواع کنتاکتور

عملکرد کنتاکتور در تابلو برق

کنتاکتورها بخش اصلی تابلو برق هستند که وظیفه‌ ی  کنترل و قطع و وصل جریان برق در تجهیزات برقی را بر عهده دارند . به عنوان مثال در قلب کنتاکتور اشنایدر یک بوبین وجود دارد که با عبور جریان برق از آن، میدان مغناطیسی قدرتمندی ایجاد می‌شود. این میدان مغناطیسی، آرمیچر کنتاکتور را به حرکت در می‌آورد. با جابجا شدن آرمیچر، اتصالی بین کنتاکت‌های ثابت و متحرک برقرار می‌شود.

در این حالت، جریان برق به مدار وصل شده و تجهیزات برقی روشن می‌شوند. با قطع جریان برق از بوبین، میدان مغناطیسی نیز از بین می‌رود. فنر موجود در کنتاکتور، آرمیچر را به عقب رانده و اتصال بین کنتاکت‌ها قطع می‌شود. در نتیجه، جریان برق قطع شده و تجهیزات خاموش می‌شوند. کنتاکتورها  عملکرد ساده  و مزایای متعددی دارند که، نقش حائز اهمیتی  کنترل تجهیزات برقی در صنایع  دارند .

اجزای تشکیل دهنده کنتاکتور در تابلو برق

کنتاکتورها در تابلو برق از اجزای مختلفی تشکیل شده‌اند که هر یک مسئولیت خود را دارند. در ادامه به بررسی این اجزا می‌پردازیم:

• بوبین:

بوبین یکی از مهم‌ترین اجزای کنتاکتور است و از یک هسته آهنی و سیم‌پیچ تشکیل شده است. بوبین باعث ایجاد میدان مغناطیسی هنگام عبور جریان از سیم‌پیچ می شود. این میدان مغناطیسی سبب حرکت هسته متحرک و در نهایت اتصال یا قطع کنتاکت‌ها می‌شود.

• کنتاکت‌های ثابت و متحرک:

کنتاکت‌ها بخشی از کنتاکتور در تابلو برق می باشد که جریان الکتریکی از آن‌ رد می‌شود. دو نوع کنتاکت ثابت و متحرک وجود دارد که در حالت عادی از یکدیگر جدا هستند. با برقراری جریان در بوبین، میدان مغناطیسی ایجاد شده، هسته متحرک را به سمت هسته ثابت حرکت می‌دهد و کنتاکت‌ها به هم وصل می‌شوند. جنس کنتاکت‌ها معمولاً از مس یا آلیاژهای مخصوص است تا در برابر جرقه و حرارت مقاوم باشند.

• فنر:

فنر در کنتاکتور  بعد از قطع جریان، کنتاکت‌ها را به حالت اولیه خود باز می‌گرداند. فنرها از جنس‌های مختلفی مانند فولاد، آلیاژ مس-بریلیوم و … ساخته می‌شوند.  نوع فنر را با توجه به عوامل مختلفی مانند جریان عبوری، دفعات قطع و وصل و … انتخاب می کنند.

• هسته آهنی:

هسته آهنی در کنتاکتور برای متمرکز کردن میدان مغناطیسی ایجاد شده در تابلو برق توسط بوبین استفاده می‌شود. هسته آهنی از دو بخش ثابت و متحرک تشکیل شده است. جنس هسته آهنی معمولاً از ورقه‌های فولادی آلیاژی است که خاصیت مغناطیسی بالایی دارند.

• ترمینال:

ترمینال‌ها محل تلاقی  سیم‌ها و کابل‌ها به کنتاکتور در تابلو برق می باشند. جنس ترمینال‌ها از برنج یا مس است.تعداد ترمینال‌ها نیز در انواع کنتاکتورها متفاوت است که بر اساس نوع و کاربرد کنتاکتور انتخاب می شود .

• کنترل جرقه:

کنترل جرقه در زمان قطع و وصل جریان، جرقه ایجاد شده را خاموش می‌کند و مانع آسیب دیدن کنتاکتور می‌شود . این بخش معمولاً از چندین صفحه نازک فلزی تشکیل شده است که در مجاورت کنتاکت‌ها قرار دارند.

اهمیت کنتاکتور در تابلو برق

کنتاکتورها نقش حیاتی در تابلو های برقی دارند ازاین رو در صنایع مختلفی از جمله تولید، تهویه مطبوع (گرمایش، تهویه و تهویه مطبوع)، اتوماسیون و ساختمان های تجاری از آنها بسیار استفاده میشود . در واقع اهمیت  کنتاکتورها  در موارد زیر است   که به آنن اشاره می کنیم:

• کلید زنی بارهای الکتریکی بالا:

کنتاکتورها برای تحمل جریان و ولتاژ بالا طراحی شده اند و آنها را برای کنترل بارهای الکتریکی سنگین مناسب می سازند. نمونه هایی از این موارد عبارتند از: موتورهای الکتریکی، مدارهای روشنایی، عناصر گرمایش و ماشین آلات صنعتی. ۲.

• کنترل از راه دور:

کنتاکتور معمولا همراه با مدار فرمان استفاده می شود. به وسیله ی مدار فرمان اعمال جریان به بوبین کنتاکتور، می توان از راه دور مدار قدرت اصلی بار را  قطع کرد که این امر موجب سهولت و ایمنی می شود.

• ایزولاسیون الکتریکی:

کنتاکتورها، ایزولاسیون الکتریکی بین مدار فرمان و مدار قدرت را فراهم می آورند. مجزا نگه داشتن مدار فرمان با ولتاژ پایین از مدار قدرت با ولتاژ بالا، ایمنی اپراتور و تجهیزات کنترل را بهبود می بخشد.

• حفاظت اضافه بار:

حفاظت اضافه باریک قابلیت مهم در  اکثر کنتاکتورها  هستند که در صورت فراتر رفتن جریان از حد نرمال ، می توانند کنتاکتور را قطع می کند و بدین ترتیب مانع صدمه رسیدن به کنتاکتور  در اثر جریان بیش از حد می شود و از آن محافظت می کند.

• عمر طولانی و قابلیت اطمینان بالا:

کنتاکتورها در تابلو برق برای تحمل جریان هجومی بالا، نوسانات ولتاژ و سایش مکانیکی طراحی شده اند و قادر به تحمل عملیات کلیدزنی مکرر هستند و بدین ترتیب طول عمر و قابلیت اطمینان آنها در کاربردهای صنعتی و تجاری تضمین می شود.

 امکان ارتقاء

کنتاکتورها اغلب از نظر طراحی مدولار هستند و می توان بلوک های کنتاکت اضافی یا کنتاکت های کمکی را به آنها اضافه کرد تا امکان کنترل سیگنال های بیشتر یا ارائه عملکردهای اضافی فراهم شود و با توجه به این قابلیت  توسعه سیستم الکتریکی به سهولت ممکن خواهد بود .

مزایای استفاده از کنتاکتور در تابلو برق

کنتاکتورها تجهیزاتی هستند که در تابلو برق برای قطع و وصل کردن جریان برق به طور اتوماتیک یا دستی مورد استفاده قرار می‌گیرند. این ابزارها مزایای قابل توجهی نسبت به رله‌ها و کلیدها دارند که در ادامه به شرح آنها می‌پردازیم:

• قطع و وصل سریع جریان: طراحی کنتاکتورها اینطور است که می‌توانند خیلی سریع جریان برق را قطع یا وصل کنند. این ویژگی در کاربردهایی که نیاز به سرعت در عملکرد خاموش و روشن شدن  دارند، مانند موتورها و لامپ‌ها، بسیار حائز اهمیت است.
• پشتیبانی از طیف وسیعی از جریان و ولتاژ: کنتاکتورها در محدوده جریان 4 تا 450 کیلووات و ولتاژهای بالا قابل استفاده هستند. این امر باعث می‌شود تا از آنها بتوان در طیف گسترده‌ای از کاربردها استفاده کرد.
• قابلیت کنترل از راه دور: کنتاکتورها را می‌توان از راه دور کنترل کرد. عدم  نیاز به حضور فیزیکی در محل، و  روشن یا خاموش کردن کنتاکتورها ازراه دور یک مساله بسیار مهم است که باید به آن توجه داشت .
• اتوماسیون مدار فرمان: مدار فرمان کنتاکتورها را می‌توان به طور خودکار تنظیم کرد. این امر باعث می‌شود تا آنها به طور خودکار در پاسخ به شرایط خاص روشن یا خاموش شوند.
• کاربرد در مصارف خانگی و صنعتی: کنتاکتورها در مقایسه با رله‌ها کاربرد گسترده‌تری دارند و می‌توان از آنها در مدارهای خانگی و صنعتی استفاده کرد. رله‌ها اکثرا  جهت استفاده در مدارهای الکترونیکی مناسب هستند.
• قیمت مناسب و اقتصادی: قیمت مناسب در انتخاب کنتاکتور بسیار حائز اهمیت است .
• امنیت بالا: کنتاکتورها از نظر ایمنی از رله‌ها و کلیدها قابل اعتمادتر هستند.
• قابلیت ارتقای تعداد کنتاکت‌ها: تعداد کنتاکت‌های موجود در کنتاکتورها را می‌توان با توجه به نیازهای خاص شما ارتقا داد.
• سرعت بالا و استهلاک کم: سرعت قطع و وصل بالا و استهلاک کم کنتاکتورهای مختلف از جمله کنتاکتور ال اس  که  باعث می‌شود تا طول عمر مفید آنها بیشتر باشد.
• حفاظت مطمئن‌تر: کنتاکتورها حفاظت ایمنتری را در مقایسه با رله‌ها و کلیدها ارائه می‌دهند.

توجه کنید: کنتاکتور چیست و چگونه کار می کند؟

ارتباط بین بی متال یا رله حرارتی با کنتاکتور در تابلو برق

رله حرارتی یا بی متال نوعی رله است که برای محافظت از بارهای الکتریکی در برابر اضافه بار و افت ولتاژ استفاده می‌شود.  رله‌ها  دو نوع داخلی و خارجی دارند. رله حرارتی از دو فلز با ضریب انبساط طولی مختلف تشکیل شده است. هنگامی که جریان بیش از حد مجاز از رله عبور کند، فلزات گرم شده و خم می‌شوند. این خم شدن باعث می‌شود که کنتاکت‌های رله باز شده و مدار قطع شود.

جمع بندی

کنتاکتورها جزء کلیدی تابلو برق هستند که وظایف مهمی در کنترل و قطع و وصل جریان برق در تجهیزات برقی ایفا می‌کنند. این تجهیز با دریافت سیگنال از مدار فرمان، جریان برق را در مدار قطع یا وصل می‌کنند.

برای راه اندازی و کنترل موتورهای الکتریکی از کنتاکتور استفاده می‌شوند تا آن ها را در برابر اضافه بار، اتصال کوتاه و سایر خطاها ایمن کنند. در این مقاله به وظیفه اصلی کنتاکتور در تابلو برق و دیگر موارد آن از جمله اهمیت و مزایا پرداختیم. امیدورایم پاسخ پرسش خود را گرفته باشید.

با وجود پیشرفت تکنولوژی در طول سال ها، روش اصلی کنترل مدارهای الکتریکی همچنان بدون تغییر باقی مانده است. کنتاکتور یکی از این روش هاست. تیم آکادمی ولتا کالا با بررسی موارد مختلف و قیمت کنتاکتور در بازار ایران و با در نظر گرفتن پارامترهای فنی، به بررسی انواع کنتاکتورها و نحوه عملکرد آنها می پردازد. همچنین به تفاوت های بین، کنتاکتور AC و کنتاکتور DC اشاره ای خواهد شد. با ما همراه باشید.

انواع کنتاکتور

کنتاکتور را می‌توان به عنوان یک کلید الکترومغناطیسی هوشمند در نظر گرفت که وظیفه‌ی آن قطع و وصل کردن جریان در مدارهای الکتریکی، به خصوص مدارهای قدرت و کنترل است. این کلید  سیگنال را از مدار فرمان دریافت می کند و میدان مغناطیسی ایجاد کرده و  کنتاکت‌های قدرت را به یکدیگر قطع یا وصل می‌کند.پس کنتاکتور به عنوان واسطه‌ای بین مدار فرمان و مدار قدرت عمل کرده و اپراتور جریان راکنترل  می‌دهد.

کنتاکتورها به دلیل مزایای متعددی از جمله عملکرد خودکار، سهولت در استفاده، قابلیت اطمینان بالا و تنوع در کاربرد، به طور گسترده‌ای در صنایع مختلف، به خصوص در برق صنعتی مورد استفاده قرار می‌گیرند. در صورت خرید و یا استعلام قیمت انواع کنتاکتور از جمله قیمت کنتاکتور هیوندای و قیمت کنتاکتور اشنایدر می توانید به سایت ولتا کالا مراجعه نمایید.

برای مشاوره رایگان کلیک نمایید

کنتاکتور تیغه ای

کلید تیغه ای یک کنتاکتور قدیمی است و برای روشن و خاموش کردن موتورهای الکتریکی به کار می رفت. این کنتاکتور ازدو قسمت تیغه فلزی و اهرم تشکیل شده است. اهرم برای بالا و پایین کشیدن تیغه فلزی است که  عملکرد آن را  دستی می کند. کلید تیغه ای دارای چندین ایراد است که منجر به توقف استفاده از آن شده است. این مشکلات عبارتند از:

• جرقه های زیاد و کاهش عمر کنتاکتور
• ریسک برق گرفتگی برای استفاده کننده
• آسیب پذیری در برابر رطوبت
• عدم مقاومت در برابر گرد و غبار
• قطع کامل جریان در صورت قطع شدن تنها یک فاز مدار (Single Break)

کنتاکتور دستی

بدلیل خطرناک بودن استفاده از کلیدهای تیغه ای (کلیدهای سنتی با تیغه های فلزی)، مهندسان نوع دیگری از قطع کننده به نام “کنتاکتور دستی” را طراحی کردند.  کنتاکتور های تیغه ای  ممکن است باعث برق گرفتگی شوند، اما کنترل کننده دستی ایمن تر بوده و خطر کمتری  دارد.

اجزای داخلی کنتاکتور دستی در معرض دید یا تماس نیستند. این کنترل کننده های دستی نسبت به کلیدهای تیغه ای جای کمتری میگیرد.

کنتاکت های دوحالته مدار را از دو نقطه به طور همزمان قطع می کنند که این امر باعث افزایش ایمنی و امکان کار با جریان های بالاتر حتی در فضای محدود می شود. کنتاکتور دستی به صورت فیزیکی به دستگاه متصل است و از راه دور کنترل نمی شود.  با فعال شدن آن  توسط کاربر، مدار برق وصل شده و جریان به سمت مصرف کننده هدایت می شود.

کنتاکتور الکترومغناطیسی

کنتاکتورهای الکترومغناطیسی یکی پر کاربردترین کنتاکتورها در سیستم های برق هستند. عملکرد آنها بر اساس نیروی مغناطیسی بین یک سیم پیچ و یک هسته (آرمیچر) است که وظیفه باز و بسته شدن کنتاکت ها (برقرار و قطع جریان) را بر عهده دارد. پس ازاینکه سیم پیچ انرژی دار می شود، میدان مغناطیسی ایجاد کرده و  هسته را جذب کرده و باعث بسته شدن کنتاکت ها و  جریان  را از مدار عبور می دهد.

و زمانی که سیم پیچ از انرژی خالی می شود، میدان مغناطیسی از بین رفته و کنتاکت ها باز شده و جریان برق قطع می گردد. از مزایای استفاده از این نوع کنتاکتور می توان به طور خودکار کار کردن آن، ایمنی تر شدن عملیات و کمترین جریان کنترل برای باز و بسته کردن مدار اشاره کرد.

کنتاکتور حالت جامد

کنتاکتورهای حالت جامد برای کنترل جریان برق از تریستور یا ترانزیستور استفاده می‌کنند.  کنتاکتورهای حالت جامد از طریق وسایل الکترونیکی عمل می‌کنند.

در زمان کنترل سیگنال  قطعه نیمه‌رسانا جریان را هدایت می‌کند و اجازه می‌دهد تا کنتاکت‌ها بسته شوند و باعث عبور جریان از مدار می شود. قطع سیگنال کنترل باعث می‌شود تا قطعه نیمه‌رسانا دیگر جریان را هدایت نکند، کنتاکت‌ها باز شوند و جریان برق قطع شود.

کنتاکتور اضافه بار حرارتی

کنتاکتورهای حرارتی بر پایه ی انبساط حرارتی کار می کنند. این کنتاکتورها از یک نوار دو فلزی (بی‌متال) تشکیل شده‌اند که در اثر گرما خم می‌شود و باعث باز یا بسته شدن کنتاکت‌ها می‌شود. هنگامی که دما از حد مشخصی فراتر رود، نوار دو فلزی تغییر شکل می‌دهد و باعث باز یا بسته شدن کنتاکت‌ها شده و در نتیجه جریان الکتریسیته را کنترل می‌کند.

کنتاکتور برگشت پذیر

کنتاکتور چپ‌گرد و راست‌گرد (reversible contactor)  در تجهیزاتی مانند ماشین‌های صنعتی کاربرد دارد. این کنتاکتور  موتور را قادر می کند تا در دو جهت (چپ و راست) بچرخد. کنتاکتور برگشت پذیر از دو کنتاکتور در هم ‌بسته تشکیل شده است. با راه‌اندازی (energize) یک کنتاکتور و خاموش کردن (de-energize) کنتاکتور دیگر، جهت چرخش موتور تغییر می‌کند.

کنتاکتور خلاء

کنتاکتور خلا به جای هوا یا روغن که به طور سنتی استفاده می شوند، از خلأ برای خاموش کردن جرقه استفاده می کند. کنتاکتورهای خلا مزایایی مانند عمر الکتریکی طولانی‌تر، نگهداری کمتر و قابلیت اطمینان بالاتر را ارائه می‌دهند. کنتاکتورهای خلا معمولا در کاربردهای ولتاژ بالا استفاده می‌شود.

کنتاکتور خلا در حالت بسته، جریان را از طریق کنتاکت متحرک و کنتاکت ثابت یک مدار بسته تشکیل می دهد؛ در حالت باز نیز، قوس توسط محیط خلا اطراف خاموش می شود و از جریان جریان جلوگیری می شود.

تقسیم بندی  کنتاکتور بر اساس ولتاژ، ساختار و تعداد قطب:

• بر اساس ولتاژ بوبین کنترل، کنتاکتور AC با جریان مستقیم و کنتاکتور DC با جریان متناوب کار می کند.
• بر اساس ساختار عملکرد به کنتاکتور الکترومغناطیسی، هیدرولیکی و بادی تقسیم می گردد.
• بر اساس نحوه عملکرد شامل دو نوع کنتاکتور مستقیم و کنتاکتور دوار می شود.
• بر اساس تعداد قطب کنتاکتور  DCدارای یک قطب و دو قطب و  کنتاکتور AC دارای سه قطب، چهار قطب و پنج قطب می باشد.

کنتاکتور چیست؟

برای مشاوره رایگان کلیک نمایید

کنتاکتور چگونه کار می کند؟

کاربرد و وظیفه کنتاکتور

• راه اندازی نرم موتورهای صنعتی:

• سیستم‌های نورپردازی:

• خودروها:

• سیستم‌های تهویه مطبوع:

کاربردهای دیگر:

•  آسانسورها
• بالابرها
• نوار نقاله
• ماشین آلات صنعتی

• کنتاکت‌ها (تیغه‌ها):

• کویل (بوبین):

• محفظه (فریم):

ساختار کنتاکتور به چه صورت است؟

• سیم‌پیچ یا بوبین
• محفظه یا بدنه
• کنتاکت‌ها

مزایای کنتاکتور

• کنترل از راه دور:

• طراحی مدار فرمان اتوماتیک:

• سرعت بالا در قطع و وصل جریان:

• کنترل از چندین محل:

• استهلاک پایین و طول عمر بالا:

• ایمنی بیشتر:

حتما بخوانید: نصب کنتاکتور

غیر فعال کردن کنتاکتور

انواع جریان ‌های نامی کنتاکتور

• جریان دائمی (Ith2): حداکثر جریانی که می‌تواند به طور مداوم و بدون ایجاد گرمای غیرمجاز و نیاز به سرویس، از کنتاکتور عبور کند.
• جریان هفتگی (Ith1): حداکثر جریانی که می‌تواند با قطع و وصل شدن یک بار در هفته، بدون ایجاد تغییر در عملکرد کنتاکتور، از آن عبور کند.
• جریان شیفتی (Ith): حداکثر جریانی که می‌تواند با قطع و وصل شدن یک بار در هر 8 ساعت (یک شیفت کاری)، بدون ایجاد تغییر در عملکرد کنتاکتور، از آن عبور کند.
• جریان کار نامی (Ie): مبنای اصلی انتخاب کنتاکتور با توجه به نوع و ولتاژ بار است. در صورت عبور دائم جریان، Ie برابر با Ith خواهد بود.
• جریان اتصال کوتاه ضربه‌ای (Is): حداکثر جریان در لحظه اتصال کوتاه که می‌تواند به کنتاکتور آسیب برساند.
• جریان اتصال کوتاه یک ثانیه‌ای (Ith(Is)): حداکثر جریان قابل تحمل کنتاکتور برای یک ثانیه در هنگام اتصال کوتاه.

آشنایی با پی ال سی زیمنس

انواع پی ال سی زیمنس

مینی پی ال سی LOGO زیمنس

پی ال سی های Compact زیمنس

• طراحی فشرده و ابعاد کوچک
• کاربری و برنامه نویسی آسان با بهره گیری از زبان های برنامه نویسی گرافیکی
• قیمت مقرون به صرفه در مقایسه با برخی PLC ها
•  اطمینان بالا با بهره گیری از کیفیت ساخت عالی و طراحی بادوام
• انعطاف پذیری با طیف وسیعی از ماژول های I/O، پروتکل های ارتباطی و سازگار با زبان های برنامه نویسی

پی ال سی های Modular زیمنس

Simatic C7

Simatic 505

Simatic S5

Simatic S7

پی ال سی S7-200 زیمنس

• ورودی/خروجی های دیجیتال
• ورودی/خروجی های آنالوگ
• قابلیت اتصال به شبکه‌های صنعتی مانند Profibus
• پشتیبانی از زبان برنامه‌نویسی LAD و STL
• قابلیت اضافه کردن ماژول ‌های توسعه‌پذیر برای افزایش ورودی/خروجی ‌ها

پی ال سی S7-1200 زیمنس

• ورودی/خروجی های دیجیتال و آنالوگ
• قابلیت اتصال به شبکه‌های صنعتی مانند Profinet
• پشتیبانی  زبان‌ های برنامه ‌نویسی LAD ، FBD و STL
• قابلیت اضافه کردن ماژول‌ های توسعه ‌پذیر برای افزایش ورودی/خروجی‌ها
• پشتیبانی از ابزارهای تشخیص و رفع اشکال

پی ال سی S7-300 زیمنس

• ورودی/خروجی های دیجیتال و آنالوگ
• قابلیت اتصال به شبکه‌ های صنعتی مانند Profibus DP
• پشتیبانی از زبان ‌های برنامه‌نویسی LAD، FBD و STL
• قابلیت اضافه کردن ماژول‌ های توسعه‌پذیر برای افزایش ورودی/خروجی‌ها
• قابلیت اجرای وظایف پیچیده و کنترل دقیق فرایندها

پی ال سی زیمنس S7-300C زیمنس

• ابعاد کوچک و وزن سبک
• ورودی/خروجی های دیجیتال و آنالوگ
• قابلیت اتصال به شبکه‌های صنعتی مانند Profibus DP
• پشتیبانی از زبان‌های برنامه‌نویسی LAD ، FBD و STL
• قابلیت اجرای وظایف پیچیده و کنترل دقیق فرایندها

پی ال سی S7-400 زیمنس

• قابلیت اجرای برنامه ‌های پیچیده و حجیم با سرعت بالا
• تعداد بالای ورودی/خروجی های دیجیتال و آنالوگ
• قابلیت اتصال به شبکه ‌های صنعتی همچون Profibus DP، Profinet و Ethernet
• امکان افزایش تعداد ورودی/خروجی ها با استفاده از ماژول ‌های توسعه
• پشتیبانی از زبان‌ های برنامه ‌نویسی LAD،FBD ، STL و SCL
• قابلیت اجرای وظایف پیچیده مانند کنترل حرکت، کنترل فرایند ها و سیستم‌ های هوشمند

پی ال سی S7-400H زیمنس

• دارای دو کنترلر اصلی CPU
• قابلیت اتصال به شبکه‌ های صنعتی با استفاده از اتصالات فشرده و امن Redundant Profibus DP، Profinet و Ethernet
• امکان افزایش تعداد ورودی/خروجی ها با استفاده از ماژول ‌های توسعه Redundant I/O
• قابلیت پشتیبانی از تکنولوژی‌های Redundant Control، Redundant Communication و Redundant Power Supply
• قابلیت برنامه‌ نویسی با استفاده از نرم ‌افزار STEP 7 Classic
• پشتیبانی از زبان‌های برنامه‌نویسی LAD، FBD، STL و SCL

پی ال سی S7-400FH زیمنس

پی ال سی S7-1500 زیمنس

اهمیت PLC زیمنس

در دنیای پرشتاب صنعت، کنتاکتور ها حکم قلب تپنده‌ ی سیستم‌ های اتوماسیون را دارند. این رله‌ های قدرتمند، با قطع و وصل جریان برق در مدارهای قدرت، فرمانروای خاموش و روشن شدن موتور ها، لامپ ‌ها و سایر تجهیزات برقی هستند. در صورتی که در مورد رله در حوزه برق صنعتی، اطلاعاتی دارید، باید کنتاکتور را نیز بشناسید. اگر با مفهوم رله در حوزه برق صنعتی و ساختمان آشنا هستید، احتمالاً با کنتاکتور نیز آشنا هستید.

در ادامه به معرفی جامع و بررسی  اتوماسیون صنعتی یعنی کنتاکتور اشنایدر  به عنوان مهمترین تجهیز دنیای صنعت می پردازیم. در صورت کسب اطلاعات کامل در مورد این تجهیز تا انتهای این مقاله با ما همراه باشید و جهت دریافت قیمت کنتاکتور اشنایدر با به وب سایت ولتا کالا مراجعه نمایید.

کنتاکتور اشنایدر چیست؟

کنتاکتور های اشنایدر، محصولاتی از شرکت اشنایدر الکتریک (Schneider Electric) ساخت کشور فرانسه می باشد که در انواع مختلفی طراحی و تولید می شود. این تجهیز نوعی کلید الکترومغناطیسی است که برای قطع و وصل جریان برق در مدارهای قدرت، به ویژه در موتورهای الکتریکی، مورد استفاده قرار می گیرد.

این کنتاکتور ها با استفاده از یک سیم‌ پیچ مغناطیسی، مجموعه کنتاکت‌ها را برای برقراری یا قطع جریان هدایت می‌ کنند و به عنوان رله‌ های قدرتمند در سیستم‌ های برق عمل می‌ کنند.

مشخصات فنی کنتاکتور اشنایدر اصلی

مشخصات فنی کنتاکتورهای Schneider  با توجه به مدل و نوع آنها متفاوت می باشد. اما در کل، معمولاً مشخصات فنی این کنتاکتور ها شامل موارد زیر است که ممکن است در دیتاشیت یا مشخصات فنی کنتاکتورهای اشنایدر یافت شوند:

• جریان نامی (Rated Current) که مقدار آن به واحد آمپر است و حداکثر جریانی است که کنتاکتور می‌ تواند بدون خطر عمل کند.
• توان نامی (Rated Power) که مقدار آن به واحد کیلووات یا مگاوات است و نشان دهنده توانی است که کنتاکتور می‌ تواند برای مدت طولانی انتقال دهد.
• ولتاژ نامی (Rated Voltage) که مقدار آن به واحد ولت و ولتاژی است که کنتاکتور برای عملکرد صحیح خود نیاز دارد.
• کنتاکت‌ ها که تعداد کل آن ها کل در کنتاکتور شامل نقاط بسته و باز کننده است.
• نوع کنتاکت‌ ها که معمولاً به صورت NO (Normally Open) و NC (Normally Closed) مشخص می ‌شوند و به ترتیب به معنای باز بودن و بسته بودن در شرایط عادی هستند.
• سیستم قطع و وصل که شامل نحوه کارکرد کنتاکتور (مستقیم یا مغناطیسی) و نوع فشار دهنده مغناطیسی است.
• اعلام محدوده دمای عملکرد یعنی دمایی که کنتاکتور می ‌تواند به صورت ایمن عمل کند.
• استاندارد های کیفیت و ایمنی که معمولاً کنتاکتورها باید استانداردهایی مانند IEC (International Electrotechnical Commission) یا UL (Underwriters Laboratories)  را رعایت کنند.

نحوه کار کنتاکتور schneider

کنتاکتور های اشنایدر اغلب با استفاده از یک سیم ‌پیچ مغناطیسی کار می‌ کنند که با استفاده از آن جریان الکتریکی فعال می‌ شود. زمانی که جریان الکتریکی به کنتاکتور وارد می‌ شود، سیم‌پیچ مغناطیسی درون آن فعال می ‌شود؛ سپس میدان مغناطیسی در داخل کنتاکتور تولید شده و این میدان مغناطیسی باعث جذب یک یا چند قطعه فولادی یا اره های کنتاکت می‌شود که به عنوان کنتاکت‌ ها شناخته می‌ شوند.

وقتی میدان مغناطیسی به اندازه کافی قوی می‌ شود، این اره ‌های کنتاکت باز یا بسته می ‌شوند و به این ترتیب از جریان برق به یک بارگیر ارسال یا قطع می ‌شود. در مواقعی که جریان الکتریکی متوقف می ‌شود، سیم ‌پیچ مغناطیسی از بین رفته و میدان مغناطیسی نیز نا پدید می‌شود تا اره ‌های کنتاکت به حالت عادی خود بازگردند و جریان برق قطع شود.

کد فنی کنتاکتور Schneider

برای اطلاع  از مشخصات کلی کنتاکتور اشنایدر باید کد فنی محصول مورد نظر را بدانید مانند کد LC1D و LC1F. حروف F و D نشانه ی سری کنتاکتور مورد نظر می باشد. اگر کد LC1D12M7 را بخواهیم مورد بررسی قرار بدهیم عدد 12  نمایانگر محدوده جریان کاری کنتاکتور می باشد و حرف دوم از سمت راست مشخص کننده ولتاژ تغذیه بوبین است. کنتاکتور های Schneider که در  بازار ایران موجود است به شرح زیر می باشد:

• حروف B برای 24 ولت
• حروف E برای 48 ولت
• حروف F برای 110 ولت
• حروف M برای 220 ولت

آخرین پارامتری که در کد فنی کنتاکتور اشنایدر وجود دارد، AC یا DC است که نشانگر نوع تغذیه بوبین کنتاکتور می‌ باشد. برای کنتاکتور های مناسب با جریان DC این مقدار برابر D و برای جریان ‌های AC عدد 7  در انتهای کد فنی قرار می ‌گیرد.

کاربرد انواع کنتاکتور اشنایدر

کنتاکتور های اشنایدر به عنوان عضوی کلیدی در پیکر صنعت، نقشی حیاتی در کنترل و مدیریت جریان برق در طیف وسیعی از کاربردها ایفا می‌کنند. در ادامه میخواهیم به برخی از مهم‌ ترین کاربرد های این رله‌ ها در صنایع اشاره کنیم :

• کنترل و مدیریت موتورها:

یکی از کاربرد های اصلی کنتاکتور ها، کنترل و راه‌اندازی موتورهای الکتریکی است. این موتور ها ممکن است در صنایع مختلفی مانند صنعت خودروسازی، صنایع فلزی، صنایع نفت و گاز، صنایع معدنی و غیره استفاده شوند.

• سیستم ‌های روشنایی و تغذیه برق:

کنتاکتور ها برای کنترل تغذیه برق و سیستم ‌های روشنایی ساختمان ‌ها، کارخانه ‌ها، و مناطق صنعتی نیز مورد استفاده قرار میگیرند.

• کنترل دستگاه‌ های گرمایشی و تهویه مطبوع:

در سیستم‌ های گرمایشی، تهویه مطبوع و هواساز ها، کنتاکتور ها برای کنترل دستگاه‌ های مختلفی مانند بخاری‌ ها، پمپ‌ های گرمایشی و واحد های تهویه مطبوع استفاده می ‌شوند.

• سیستم‌ های امنیتی و آژیر:

در سیستم‌ های امنیتی و آژیر، کنتاکتورها برای کنترل آژیرها، درب‌های ایمنی  و دستگاه‌های امنیتی دیگر استفاده شوند.

• کنترل دستگاه ‌های پمپ:

کنتاکتور ها برای کنترل پمپ ‌ها اغلب در سیستم ‌های آبیاری، صنایع آب و فاضلاب، استخر ها و استخراج معادن، کاربرد دارند .

انواع کنتاکتور اشنایدر

کنتاکتورهای اشنایدر، دنیایی پر از تنوع و کارایی دارند که برای هر نیازی، دارای پاسخ می باشد.

• کنتاکتورهای AC:

برای کنترل بارهای AC مانند موتورهای الکتریکی استفاده می ‌شوند. این کنتاکتور ها عموماً با ولتاژ AC یا فاز متناوب کار می ‌کنند.

• کنتاکتورهای DC:

برای کنترل بار های DC مانند موتورهای DC استفاده می ‌شوند. این نوع کنتاکتورها برای کنترل ولتاژ و جریان جریان مستقیم طراحی شده ‌اند.

• کنتاکتور های تکفاز و سه فاز:

بسته به نوع بار و نیازهای سیستم، کنتاکتورهای تکفاز و سه فازی موجودند که هر کدام برای کنترل بار های متناسب با تعداد فازهای ورودی مناسب هستند.

کنتاکتور های سری D:

این نوع کنتاکتور ها معمولاً برای استفاده در کاربرد های سنگین و صنعتی طراحی شده‌اند و قابلیت مقاومت در برابر شرایط سخت را دارند.

• کنتاکتور های سریF:

طراحی این نوع کنتاکتور ها برای استفاده در کنترل موتورهای فرکانس متغیر (VFD) و کاربرد هایی که نیاز به کنترل موتورها با سرعت متغیر دارند، می باشد.

رنج کنتاکتور Schneider

رنج کنتاکتور های اشنایدر به طور قابل توجه ای متنوع است و بسته به نیازهای مختلف ، این شرکت انواع مختلفی از کنتاکتورها را ارائه می‌دهد. برخی از رنج ‌های معروف کنتاکتورهای اشنایدر عبارتند از:

• سری LC1D (9 آمپر AC تا 150 آمپر و 7 آمپر  DC تا 60 آمپر)
• سری LC3D (25 آمپر AC تا 800 آمپر22 و آمپر DC تا 320 آمپر)
• سری LXF  ( 16 آمپر AC تا 250 آمپر و 12 آمپر DC تا 160 آمپر)
• سری R (25 آمپرDC   تا 250 آمپر)
• سری TeSys (16 آمپر  AC تا 1600 آمپر و 12 آمپر DC تا 1200 آمپر)

اجزای کنتاکتور اشنایدر

کنتاکتور اشنایدر از بخش‌ های مختلفی تشکیل شده است که هر کدام وظیفه ‌ای خاصی را بر عهده دارند. این قطعات عبارتند از:

• بوبین (سیم پیچ): بوبین که قلب کنتاکتور به حساب می آید وظیفه اصلیی آن ایجاد میدان مغناطیسی هنگام عبور جریان برق از آن است. این میدان مغناطیسی باعث حرکت سایر اجزای کنتاکتور می شود.
• تیغه‌های ثابت و متحرک: تیغه‌ های ثابت به بدنه کنتاکتور متصل هستند و تیغه ‌های متحرک توسط بوبین به حرکت در می‌آیند.
• فنر: برای بازگرداندن تیغه‌های متحرک به حالت اولیه خود پس از قطع جریان از فنر استفاده می‌ شود.
• مخاطب‌ های کمکی: از آنها برای ارسال سیگنال به دیگر تجهیزات استفاده می ‌شوند.
• رله حرارتی: رله حرارتی وظیفه ی محافظت از کنتاکتور در برابر اضافه بار و گرم شدن بیش را دارد.
• قاب: این قطعه اجزای داخلی کنتاکتور را در برابر گرد و غبار، رطوبت و ضربه محافظت می ‌کند.

بوبین کنتاکتور Schneider

کنتاکتور های اشنایدر دارای بوبین مغناطیسی هستند که برای کنترل کنتاکت ‌ها استفاده می ‌شود. این بوبین‌ ها  به شکل پیچی و از جنس موادی مانند مس و آلومینیوم می باشد که در داخل بدنه کنتاکتور قرار دارند. بوبین کنتاکتور اشنایدر با توجه به نوع و مدل کنتاکتور متفاوت است.

بسته به نیاز و مشخصات فنی مورد نظر، انواع مختلفی از بوبین‌ های کنتاکتور در اشنایدر موجود است که با ویژگی‌ های مختلفی همچون ولتاژ و جریان نامی، قدرت تحمل و … عرضه می‌ شوند.

عمر کنتاکتور اشنایدر

مدت عمر کنتاکتورهای اشنایدر ممکن است بسته به شرایط کاری، تنظیمات، استفاده و محیط‌ه ای مختلف متفاوت باشد. اما به طور کلی، این کنتاکتور ها معمولاً دارای یک عمر مفید طولانی هستند که می تواند تا چند دهه بر اساس توان و نوع استفاده باشد. از عواملی که می ‌توانند بر عمر کنتاکتور تأثیر بگذارند، می توان به شرایط محیطی مانند دما، رطوبت، و شرایط آلودگی اشاره کرد که بر عملکرد و عمر کنتاکتور تأثیر بگذارند.

برای مثال، در محیط ‌های خشن و شرایط آلودگی بالا، عمر کنتاکتور ممکن است کاهش یابد. تنظیمات کنتاکتور اشنایدر و بار کاری آن نیز می ‌تواند بر عمر آن تأثیرگذار باشد. استفاده از این تجهیز در حداکثر ظرفیتش و یا اعمال بارهای بیش از حد می‌ تواند باعث کاهش عمر آن شود. از دیگر مواردی که  عمر کنتاکتور اشنایدر را متاثر میکند تعداد دورهای روشن و خاموش  کنتاکتور در یک دوره زمانی  است. استفاده زیاد و تغییرات فرکانس کارکرد بالا ممکن است باعث کاهش عمر این تجهیز محبوب شود.

عوامل موثر در قیمت کنتاکتور Schneider

قیمت کنتاکتورهای اشنایدر ممکن است تحت تأثیر عوامل مختلفی قرار بگیرد. سری ‌های پیشرفته‌ تر مانند TeSys به طور کلی قیمت بالاتری نسبت به سری‌های ساده ‌تر مانند LC1D دارند. مدل‌ های مختلف در هر سری از مدلهای مختلف  می‌توانند قیمت‌ های متفاوتی داشته باشند. کنتاکتورهای با رنج جریان و ولتاژ نامی بالاتر به طور کلی قیمت بالاتری دارند.

کنتاکتورهایی که دارای قابلیت ‌ها و آپشن ‌های اضافی مانند کنتاکت‌ های کمکی، تایمر و رله حرارتی هستند، نیز دارای قیمت بیشتری هستند. به طور کلی کنتاکتورهای اشنایدر اصل فرانسه با توجه به کیفیت و عملکرد خود، قیمت بالاتری نسبت به کنتاکتورهای مشابه تولید شده در سایر کشورها دارند.نوسانات نرخ ارز و شرایط عرضه و تقاضا نیز می‌ت وانند بر قیمت کنتاکتور اشنایدر اثر گذار باشد.

کنتاکتور ها در واقع یک تجهیز کلید زن هستند که برای قطع یا وصل مدار الکتریکی کاربرد دارند. یکی از پرطرفدار ترین کنتاکتورها، برند اشنایدر می باشد که کاربرد های بسیاری در سیستم های برق قدرت دارد. انواع مختلف کنتاکتور اشنایدر در ولتاژ ها و جریان های متفاوت تولید و به بازار صنعت عرضه می گردند. معمولا در دستگاه هایی که ظرفیت تحمل جریان بالایی دارند، از کنتاکتور استفاده می شود.

این تجهیز به راحتی قابل نصب بوده و به دلیل استفاده پرکاربرد آن در مصارف صنعتی، معمولا دچار خرابی شده که می تواند دلایل مختلفی هم داشته باشد. مجموعه ولتا کالا در ادامه نشانه های خرابی انواع کنتاکتور مانند کنتاکتور اشنایدر را مورد بررسی قرار می دهد تا عیب یابی این تجهیز الکتریکی برای شما امکانپذیر باشد .  با ما همراه باشید.

عیب یابی‌ و سرویس کنتاکتور اشنایدر

قبل از تعمیر انواع کنتاکتور باید موارد مهمی را  بررسی کنید تا بتوانید روش تعمیر بهینه را انتخاب کنید .  هزینه خرید کنتاکتور اشنایدر بالا می باشد و اماکن تعویض آن تا اغلب برای برخی از افراد مقدور نیست، بنابراین مبحث تعمیرات مناسب و مقرون به صرفه ای است .

احتمال بروز مشکل و خطا همواره در تمام تجهیزات و دستگاه‌ هایی که در صنایع مختلف استفاده می ‌شوند وجود دارد. بهتراست جهت تعمیر انواع کنتاکتور به مجموعه ‌های تعمیرات محصولات صنعتی مراجعه کنید تا از بروز خطاهای بیشتر جلوگیری شود .

بروز خرابی های رایج و روش تعمیر آن ها در انواع کنتاکتور اشنایدر

از انجایی که قطعات صنعتی برای مدت طولانی استفاده می شوندو ممکن استبه هر دلیلی دچار خرابی شوند بنابراین نیاز به سرویس دارند ،می خواهیم در ادامه ی این مقاله به موارد رایج که دلیل بروز خطا و ایراد در عملکرد درست کنتاکتور است را مورد بررسی قرار می دهیم. این خطا ها ممکن است شامل موارد زیر باشد:

• جوش خوردن کنتاکتور
• بالا نپرید هسته کنتاکتور
• اتصال کوتاه شدن کنتاکتور
• کند رها شدن هسته آهنی کنتاکتور
•  داغ شدن سیم پیچ کنتاکتور

از عوامل بروز مشکل دیگر نیز می توان به  قطع شدن سیم‌ های رابط، وجود مشکل در مدار فرمان، وجود مشکل در بی‌ متال، وجود مشکل در میکروسوئیچ و کنتاکت ‌های شستی، وجود مشکل در بویین و … اشاره کرد که در مهم ترین این خطاهایی که اشاره کردیم را مورد بررسی و روش تعمیر آن را نیز ارائه خواهیم داد.

جوش خوردن کنتاکتور

مواردی چون  اتصال نادرست یا ناسازگاری با ولتاژ و جریان موجود  می تواند دلیل  شوک الکتریکی در کنتاکتور باشد که خود عامل جوش خوردن این قطعه است . جوش خوردن کنتاکتور نیز می ‌تواند ناشی از این شوک‌های الکتریکی باشد. اگر اتصالات کنتاکتور به نحوی که برای آن مناسب نیستند و یا مشکلاتی مانند خرابی در عایق‌ ها یا نقص در طراحی وجود داشته باشد، می ‌تواند به افزایش دما و جوش خوردن منجر شود.

این مسئله علاوه بر خرابی کنتاکتور، خطراتی مانند آتش‌ سوزی یا آسیب به افراد را نیز ممکن است به همراه داشته باشد. بنابراین، همیشه لازم است اطمینان حاصل شود که تجهیزات الکتریکی به درستی نصب شده و از نظرات و آموزش‌های فنی مربوطه پیروی شود.

روش تعمیر:

اولین و مهمترین مرحله قطع برق است. اول بهتر است  از قطعی کلیه منابع تغذیه برق به کنتاکتور اطمینان حاصل نمایید تا مانع شوک الکتریکی شود. با دقت و دقیق در جستجوی  عامل  جوش خوردن کنتاکتور باشید.در این لحظه شما باید  سیم‌ها، اتصالات و وضعیت کلی کنتاکتور را بررسی کنید . در صورتی که کنتاکتور یا هر قطعه دیگری آسیب دیده باشد، آن را با قطعه جدیدی که مطابق با مشخصات فنی و استانداردها است، تعویض کنید.

پس از تعویض قطعات آسیب دیده، مطمئن شوید که ولتاژ و جریان موجود در سیستم با مقادیر مشخص شده توسط تولید کننده کنتاکتور مطابقت دارد. پس از تعمیرات، کنتاکتور را تست کنید تا از عملکرد صحیح آن مطمئن شوید. تست کردن شامل کارکرد اتصالات، عملکرد قطع و وصل، و بررسی عملکرد کلی کنتاکتور می‌شود. احیای سیستم: پس از تمامی تعمیرات و تست‌ها، سیستم را به حالت عادی برگردانید و مطمئن شوید که همه چیز به درستی عمل می ‌کند.

بالا نپریدن هسته آهنی کنتاکتور

بالا نپریدن هسته آهنی کنتاکتور، می ‌تواند علل مختلفی داشته باشد. ولتاژ ورودی به کنتاکتور، این مشکلات می ‌تواند منجر به قطع و وصل نشدن جریان برق به بار، ایجاد نویز و جرقه و در نهایت آسیب به کنتاکتور شود. مشکلاتی که باعث می شود هسته آهنی کنتاکتور به بالا نپرد به شرح زیر می باشد:

• کم بودن ولتاژ ورودی به کنتاکتور به دلیل مشکل منبع تغذیه
• مشکل در سیم کشی ترانسفورماتور یا ژنراتور
• مشکل در سیم پیچ کنتاکتور
• سوختن سیم پیچ
• قطعی در سیم پیچ
• اتصال کوتاه در سیم پیچ
• گیر کردن هسته آهنی
• ضعیف شدن فنر
• مشکل در کنتاکت‌ ها
• جوش خوردن کنتاکت‌ ها
• اکسید شدن کنتاکت‌ها
• مشکل در رله‌ ی زمانی
• تنظیمات نامناسب

روش تعمیر:

ابتدا اتصالات بین هسته آهنی و بخش ‌های دیگر کنتاکتور را بررسی کنید. مطمئن شوید که اتصالات  درست و محکم انجام شده‌ . در صورت وجود هر گونه خلل یا اتصال ضعیف، آن را تعمیر کنید یا تغییر دهید. بررسی کنید که آیا مانعی در مسیر حرکت هسته آهنی وجود دارد یا خیر. ممکن است گرد و غبار، روغن یا سایر ذرات باعث مانع شدن حرکت هسته آهنی شده باشند. در صورت وجود مانع، آن را حذف کنید و مسیر حرکت را تمیز کنید.

ممکن است مکانیسمی مانند سلنوئید یا موتوری که برای حرکت هسته آهنی استفاده می‌شود، دچار مشکل شده باشد. بنابراین مکانیسم را تعمیر یا تعویض کنید. حالا تنظیم مجدد کنتاکتور را بررسی کرده و انجام دهید. اطمینان حاصل کنید که تمامی پارامتر ها و تنظیمات به درستی تنظیم شده‌اند. در نهایت کنتاکتور را تست کنید تا از عملکرد درست آن مطمئن شوید.

اتصال کوتاه شدن کنتاکتور

اتصال کوتاه شدن کنتاکتور یک مشکل جدی است که می‌ تواند عواقب ناخوشایندی از جمله آسیب به تجهیزات، خطرات برق ‌گرفتگی و آتش‌سوزی ایجاد کند. اتصال کوتاه معمولاً به معنای برخورد مستقیم بین دو قطب یا سیم باریک کنتاکتور است که می‌ تواند به دلایل مختلفی از جمله: نقص در عایق‌ها، خرابی در قطعات داخلی و اتصال نادرست اتفاق بیافتد.

روش تعمیر:

برای تعمیر اتصال کوتاه شده کنتاکتور، مراحل زیر را دنبال کنید:

• قطع برق:

قبل از هر کاری، اطمینان حاصل کنید که برق از تجهیزات قطع شده است تا از هرگونه خطر برق ‌گرفتگی جلوگیری شود.

• بررسی علت اتصال کوتاه:

مشخص کنید که چه عواملی باعث اتصال کوتاه شده‌اند. بررسی کنید که آیا عیب در عایق‌ها، قطعات داخلی است یا اتصالات.

• تعمیر یا تعویض قطعات آسیب‌دیده:

در صورت وجود قطعاتی که آسیب دیده‌اند، آن‌ها را تعمیر یا تعویض کنید.

• تست و عیب‌یابی:

پس از تعمیرات، کنتاکتور را تست کنید تا از عملکرد صحیح آن اطمینان حاصل شود.

کند رها شدن هسته آهنی کنتاکتور

رها شدنِ بسیار کند هسته آهنی کنتاکتور، مشکل همیشگی است که دلایل مختلفی دارد. این مشکل می‌تواند باعث  عملکرد نامناسب کنتاکتور، ایجاد نویز و جرقه و در نهایت آسیب به آن شود. اگر هسته آهنی یا سایر اجزای داخلی کنتاکتور به دلیل مختلف دچار اصطکاک شده باشند، هسته آهنی به کندی رها می‌شود. این امکان وجود دارد که با گذشت زمان، سطوح داخلی کنتاکتور  فرسوده شوند و اصطکاک افزایش یابد.

فنر نیز ممکن است ضعیف شده یا شکسته باشد یا  به درستی تنظیم نشده باشد و نیروی کافی برای رها کردن سریع هسته آهنی را اعمال نکند. حتی ممکن است  هسته آهنی به دلیل وجود زنگ زدگی یا تغییر شکل گیر کرده باشد.

گرم شدن بیش از حد سیم پیچ نیز علت دیگر رها شدنِ کند هسته آهنی می باشد. اگر کنتاکت‌ های کنتاکتور جوش خورده باشند، هسته آهنی به درستی رها نمی ‌شود.

روش تعمیر:

در ابتدا هسته آهنی را با دقت تمیز کنید تا از وجود هر گونه ذرات یا گرد و غبار پاک شود. پس از آن هسته آهنی را با روغن مناسب یا گریس مخصوص کنتاکتور روغن ‌کاری کنید تا به راحتی حرکت کند. بررسی کنید که آیا مکانیسم حرکت هسته آهنی به درستی کار می‌کند یا خیر. ممکن است مکانیسمی مانند سلنوئید یا موتوری که برای حرکت هسته آهنی استفاده می‌شود، دچار مشکل شده باشد.

از تنظیمات و تنظیم مجدد کنتاکتور مطمئن شوید . در صورت وجود آسیب به قطعاتی مانند روغن‌ کار، موتور یا سلنوئید، آن‌ها را تعویض کنید. پس از تعمیرات، مجدد کنتاکتور را تست کنید تا از عملکرد صحیح آن اطمینان حاصل شود. بهتراست ، تعمیرات تکمیلی مانند تنظیمات دقیق ‌تر یا تعویض قطعات دیگر را انجام دهید تا از  کارکرد مناسب کنتاکتور اطمینان حاصل شود.

داغ شدن بیش از حد یا سوختن سیم پیچ کنتاکتور

در صورت داغ شدن بیش از حد یا سوختن سیم‌  پیچ کنتاکتور باید فورا آن را بررسی و تعمییر کنید . دلایل مختلفی مثل  مصرف بیش از حد جریان الکتریکی می‌تواند باعث داغ شدن سیم‌های پیچ کنتاکتور شود که ممکن است به دلیل نقص در سیستم تغذیه، وجود اتصالات ضعیف، یا خرابی در کنتاکتور باشد. استفاده از سیم‌ هایی که با ظرفیت جریان موجود در سیستم مطابقت ندارند می‌تواند منجر به داغ شدن سیم‌ ها شود. اتصالات نا مناسب یا ضعیف از دیگر دلایل  داغ شدن سیم پیچ ها می باشد که در نتیجهی آن مقاومت الکتریکی افزایش یافته و باعث افزایش دمای سیم ‌های پیچ می شود.

روش تعمیر:

بررسی کنید که آیا جریان و ولتاژ موجود در سیستم به میزان مشخص شده توسط تولید کننده کنتاکتور است یا خیر. اتصالات و سیم‌ها را بررسی کرده و اطمینان حاصل کنید که همه اتصالات به درستی و به طور محکم انجام شده‌اند. در صورت لزوم، سیم ‌های داغ شده را تعویض کنید و از سیم‌ های با ظرفیت جریان مناسب استفاده کنید.

سرویس پلاتین کنتاکتور اشنایدر

تعمیر پلاتین کنتاکتور اشنایدر بهترین راه حل برای افزایش طول عمر این قطعات مهم  باشد. با این حال، به خاطر داشته باشید که تعمیر پلاتین همیشه امکان پذیر نیست و در برخی موارد، تعویض کامل کنتاکتور ضروری است. اما در صورت امکان تعمیر باید با احتیاط، درب کنتاکتور را باز کنید و به پلاتین ها دسترسی پیدا کنید. به دنبال علائم سایش، خوردگی، سوختگی یا تغییر شکل در پلاتین ها باشید.

در صورتی که پلاتین ها فقط کمی کثیف یا فرسوده شده باشند، می توانید با تمیز کردن و سمباده زدن آن را  تعمیرکنید. برای تمیز کردن از یک حلال مناسب از جمله الکل ایزوپروپیل یا استون استفاده کنید.

پس از تمیز کردن، پلاتین ها را کاملاً خشک کرده و از سمباده با دانه بندی ریز برای صاف کردن سطح پلاتین ها استفاده کنید.  بیش از حد سمباده زدن باعث صدمه به پلاتین ها می شود. حالا فاصله بین پلاتین ها را با استفاده از پیچ تنظیم که در دفترچه راهنمای کنتاکتور مورد نظر ذکر شده، تنظیم کنید. پلاتین ها را دوباره در جای خود قرار دهید و درب کنتاکتور را ببندید.

جمع بندی

کنتاکتور یک ابزار مکانیکی و الکترونیکی است که برای قطع و وصل کردن جریان برق استفاده می ‌شود. استفاده از کنتاکتور اصل، خوب و باکیفیت، درتجهیزات صنعتی حائز اهمیت است . کنتاکتور اشنایدر ساخت کشور فرانسه است که از بهترین برندهای تولید کننده کنتاکتور می باشد و  از دستگاه ها محافظت میکند .

اما چالش مهمی که کاربران صنعتی با آن روبه رو هستند آیا می توان کنتاکتور اصل را از کنتاکتور تقلبی تشخیص داد؟ اگر راهی برای تحقق این مسئله موجود دارد آن چیست؟ در ادامه ولتا کالا به تمام مواردی که می توان کنتاکتور اشنایدر اصل را از قلابی تشیخص داد مورد بررسی قرار می دهد.

ویژگی‌ های ظاهری  و روش های تشخیص کنتاکتور اشنایدر اصل

کنتاکتور های اصلی اشنایدر دارای مشخصات منحصربه ‌فردی می باشند که به کاربران در تشخیص کمک می کند که به تشخیص‌شان کمک می‌کند. یکی از مهم ترین ویژگی هایی که می توان در تشخیص کنتاکتور اصل در نظر گرفت قیمت کنتاکتور اشنایدر و لوگوی اشنایدر می باشد.

کنتاکتور های اشنایدر فیک معمولا قیمت ارزان تری داشته اما در مقابل  خطای بیشتری نسبت به کنتاکتور اصل دارد. کنتاکتور های اصلی دارای برچسب امنیتی هستند که نشانه اصالت آن است. روش های تشخیص کنتاکتور اشنایدر اصل عبارتند از:

• نشان‌ های تجاری و برچسب ‌های اصالت:

شرکت اشنایدر الکتریک دارای نشان‌ های تجاری مختلفی است که بر روی محصولات خود قرار می‌دهد. برخی از این نشان‌ ها شامل Schneider Electric،  Schneider و  TeSys می‌باشد. بر روی کنتاکتور اشنایدر اصلی، برچسب ‌های اصالت و تأییدیه‌های مختلفی قرار داده می‌شود. این برچسب‌ها ممکن است شامل شماره سریال، کد محصول، نشان‌گذاری CE  (Conformité Européenne) و دیگر نشان‌های استاندارد بین‌المللی باشد.

اشنایدر الکتریک به عنوان یک برند معتبر و معروف، تلاش می ‌کند تا محصولات و کنتاکتور های خود را با کیفیت و قابل اعتماد ارائه دهد. این شرکت در تولید کنتاکتورها از مواد با کیفیت استفاده می‌کند، که باعث افزایش عمر مفید و کارایی محصولات می‌شود و همچنین به صورت دقیق آزمون‌ های کیفیت را بر روی محصولات خود انجام می‌دهد تا اطمینان حاصل شود که هر محصول از استاندارد های کیفیت مورد نظر پیروی می ‌کند.

کنتاکتور های اشنایدر دارای گواهینامه  و استاندارد های مختلف بین‌المللی هستند که نشان دهنده کیفیت و اعتبار آن‌ ها است. استفاده از خدمات پس از فروش مناسب و حمایت فنی برای مشتریان خود از دیگر موارد در تضمین کیفیت کنتاکتور اشنایدر است تا در صورت نیاز به هر گونه راهنمایی یا پشتیبانی، در دسترس باشد.

• قیمت و شکل ظاهری کنتاکتور:

شکل ظاهری کنتاکتور های اصلی Schneider  بدنه ی فلزی یا پلاستیکی با کیفیت، دارای قطعات داخلی متحرک مانند کانتاکت‌ها و سوئیچ ‌ها، نشانگرهای وضعیت (LED یا دیگر نوع نشانگر)، دارای پایه‌ های نصب بر روی ریل DIN یا سطح پایه، دارای ورودی و خروجی برق با کانکتورهای مناسب، دارای برچسب‌ها و علائم شناسایی محصول و دارای دسته کنترل برای روشن و خاموش کردن دستگاه می باشد.

برخی از فروشندگان، با ارائه دادن قیمت پایین کنتاکتور های تقلبی سعی می کنند، مشتریان را نسبت به خرید ترغیب کنند. شما در مواقع پایین بودن قیمت باید به اصل بودن آن شک کنید و با توجه به شکل ظاهری کنتاکتور اصل محصول خود را تهیه نمایید زیرا برخی از شرکت ها هنگام مونتاژ به جزئیات این محصول توجه نمی کند.

• استفاده از شماره سریال:

استفاده از شماره سریال حک شده روی کنتاکتور اشنایدر الکتریک یکی از راههای تشخیص اصالت این کالاست ، اما بیشتر برای اهداف گارانتی و خدمات پس از فروش استفاده می‌شود.شماره سریال به نوعی شناسنامه ی کالاست که  با استفاده از آن ، می‌توانید مواردی چون تاریخ تولید، مشخصات فنی و سایر اطلاعات مربوط به کنتاکتور را بررسی کنید. در این صورت می توانید از شرکت تولید کننده آن آگاه شوید و از اصل بودن محصول خود اطمینان حاصل نمایید.

• بررسی کیفیت ساخت و جنس متریال:

کمپانی اشنایدر از جنس ‌های با کیفیت بالا و دقت زیاد در تولید کنتاکتور ها استفاده می‌ کند . کنتاکتورهای اصل اشنایدر الکتریک از جنس‌ های متنوعی مانند پلاستیک، فلز و سایر مواد با کیفیت استفاده می ‌کنند  دوام و عمر مفید آنها را افزایش می دهد . نکته یقابل توجه اینکه ، این کنتاکتورها دارای استانداردهای بین‌المللی کیفیت مانند CE و UL می‌باشند که نشان از کیفیت بالای تولیدات آنها است.

• خرید از نمایندگی کنتاکتور اشنایدر:

شما می‌توانید با تماس با دفتر مرکزی یا شعبه‌ های شرکت Schneider الکتریک در منطقه خود، اطلاعات بیشتری درباره نمایندگی‌ ها و روش‌های خرید کنتاکتور های اصلی این شرکت دریافت کنید. در صورت خرید از نمایندگی رسمی اشنایدر الکتریک  از اصالت و کیفیت محصولات آن اطمینان داشته باشید .

همچنین، در صورت نیاز به خدمات پس از فروش یا تعمیرات، نیز به راحتی می‌توانید به نمایندگی رسمی مراجعه کرده و خدمات لازم را دریافت کنید. برای خرید از نمایندگی کنتاکتور اشنایدر می‌توانید همین حالا با فروشگاه ولتا کالا تماس بگیرید و با خیال راحت کنتاکتور اشنایدر اصل را خریداری نمایید.

• بسته‌ بندی محصول کنتاکتور اشنایدر اصل:

کنتاکتورهای اصلی اشنایدر الکتریک به صورت معمول در بسته‌بندی ‌های بسیار مناسب و با کیفیت عرضه می ‌شوند تا از حفاظت و ایمنی محصولات از زمان تولید تا زمان مصرف  اطمینان حاصل شود. کنتاکتورهای اشنایدر در جعبه ‌های محافظ یا کارتن‌ های مقاوم قرار می‌گیرند تا از آسیب دیدن و خراب شدن آنها در طول حمل و نقل جلوگیری شود. برخی از تجهیزات دارای بسته ‌بندی فوم یا پلاستیک محافظ هستند که از خطر خراشیدگی و ضربه‌های خارجی محافظت می‌کند.

بسته‌ بندی کنتاکتورهای اشنایدر اصلی دارای برچسب‌های اصالت و شماره سریال است که اطلاعات لازم را در مورد محصول فراهم می‌کند و همچنین دارای دفترچه راهنما و دستورالعمل است که شامل اطلاعات فنی، نصب و راه‌ اندازی محصول است. بسته‌ بندی کنتاکتورهای اشنایدر اصلی باید محکم و با کیفیت باشد تا از حفاظت محصولات در برابر عوامل خارجی اطمینان حاصل شود.

• هولوگرام و خدمات پس از فروش:

هولوگرام یکی از روش‌های اصلی برای تشخیص محصولات اصلی در تمامی کالا ها می باشد که این محصول نیز از این قاعده مستثنی نیست. کنتاکتورهای اصلی اشنایدر الکتریک دارای هولوگرام است که بر روی بسته‌ بندی یا بر روی خود محصول به عنوان نشانه اصالت و تضمین کیفیت کالا درج شده است . شرکت اشنایدر الکتریک خدمات پس از فروش عالی به مشتریان خود ارائه می‌دهد.

این شرکت دارای شبکه گسترده‌ای از نمایندگان، تعمیرکاران و مراکز خدمات پس از فروش است که به مشتریان در رفع مشکلات فنی، نصب، راه‌اندازی و سایر خدمات پس از فروش کمک می‌کنند.

• تماس با افراد متخصص:

برای تماس با افراد متخصص در تشخیص کنتاکتور اصل، بهتر است به مراکز خدمات پس از فروش شرکت اشنایدر الکتریک مراجعه کنید. این مراکز دارای کارشناسان فنی متخصص هستند که می‌توانند به شما در تشخیص  اصالت کنتاکتورها کمک کنند. همچنین، می‌توانید با شرکت ولتا کالا تماس حاصل نمایید و اطلاعات بیشتری درباره تشخیص کنتاکتور های اصل و استفاده از خدمات پس از فروش آنها دریافت کنید.

• بو کردن کنتاکتور:

یکی از روش‌ های ساده برای تشخیص کنتاکتور های تقلبی از اصلی، بو ییدن آنها است. معمولاً محصولات تقلبی از مواد کم ‌کیفیت استفاده می‌کنند که بوی پلاستیک می دهند. بنابراین، با بو کردن کنتاکتور، می‌توانید تفاوت بین اصل و تقلبی را حس کنید.

ویژگی های کنتاکتور اصلی Schneider

کنتاکتورهای اصلی شرکت اشنایدر الکتریک دارای ویژگی‌های زیر می‌باشند:

• کیفیت ساخت
• استانداردهای ایمنی
• قابلیت های برقی
• طراحی مناسب
• قابلیت اطمینان

ویژگی های کنتاکتور های تقلبی و فیک

کنتاکتورهای تقلبی و فیک عموماً از کیفیت پایین‌ تری نسبت به کنتاکتور های اصلی برخوردار هستند و ممکن است با مشکلات و مخاطراتی همراه باشند. ویژگی‌های کنتاکتور های تقلبی و فیک شامل موارد زیر می باشد:

• قیمت بسیار ارزان
• کیفیت ساخت پایین
• وزن سبک
• بدون گارانتی
• خرابی سریع
• داغ شدن محصول در حین کار

جمع بندی

برای جلوگیری از صدمه به سیستم های الکتریکی آنچه حائز اهمیت است تشخیص کنتاکتور اشنایدر اصل از تقلبی است. برای مطلع شدن از اصل بودن کنتاکتور شما نیاز دارید که لوگو، برچسب‌های امنیتی، شماره سریال، ویژگی‌های طراحی، کیفیت متریال، خرید از فروشگاه های معتبر، دقت در جزئیات ساختاری محصول را به صورت دقیق مورد بررسی قرار دهید. با خرید از شرکت ولتا کالا، نمایندگی رسمی کنتاکتور اشنایدر در کشور می‌‌ توانید با خیال راحت به انواع محصولات اشنایدر اصل دسترسی داشته باشید و با اطمینان تشخیص کنتاکتور اشنایدر اصل و فیک را خرید خود را ممئن انجام دهید.
