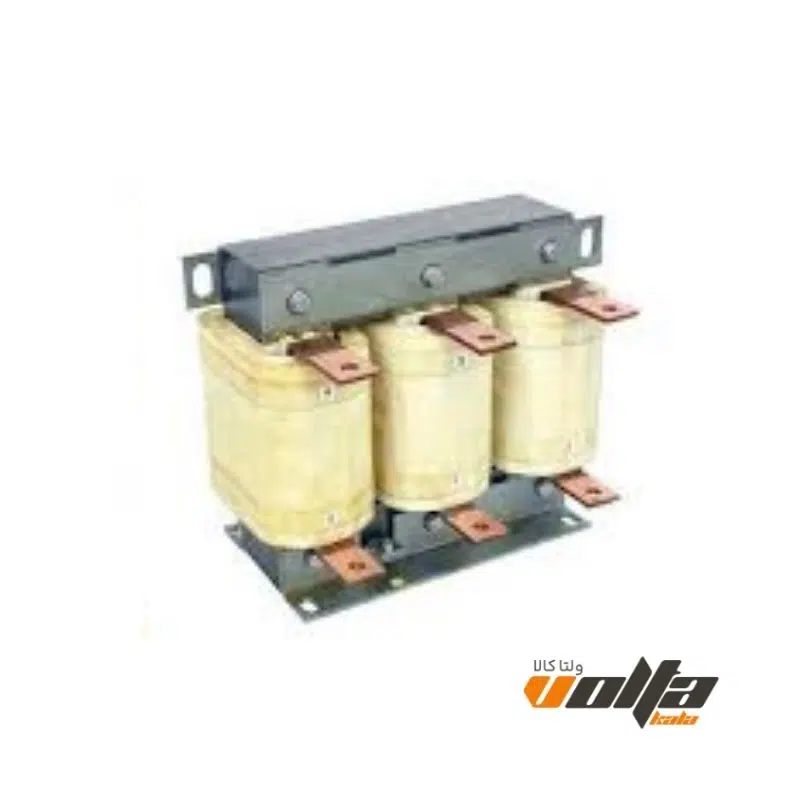

فیلترهارمونیک خازنی 100کیلووار پرتوخازن، مدلPKR-400/14/100 جهت بلوک هارمونیک ها در مسیر پله خازنی با توان 100 کیلووار و نسبت راکتانس 14 درصد خازن همان پله ، باید در انتخاب خازن سری با فیلتر هارمونیک پارامترهای مختلف شبکه نظیر THD ولتاژ و جریان مد نظر باشدو حتما در انتخاب خازن مناسب از نظر سطح ولتاژ عایقی و ظرفیت آن دقت کافی اعمال گردد.
ولتاژ خط به خط شما برای استفاده از این تجهیز باید حداکثر 400 ولت اسمی باشد با قرارگیری این سلف (راکتور یا فیلتر هارمونیک خازنی ) در مسیر خازن ، موجب میشود که خازن ولتاژ 465 ولت را متحمل شود و در این حالت باید در انتخاب خازن دقت شود.
برای اینکه ترکیب پله خازنی که مجموعه خازن و سلف می باشد، 100 کیلووار خروجی دهد ( تقریبا) پیشنهاد میشود که با این سلف چهارعدد خازن 37-525 سری شود یعنی خازنی که دارای 37 کیلووار خروجی در سطح ولتاژ 525 ولت باشد که در قرار گیری با سلف 465 ولت روی آن اعمال میشود که چون تلفات سلف هم 14 درصد است ،نهایتا پله ما 100 کیلووار اسمی خروجی به شبکه میدهد
مورد دیگر مفهوم نسبت 14 درصد است ، که منظور نسبت راکتانس سلف به خازن میباشد و ربطی به درصد هارمونیکهای موجود درشبکه ندارد ، اشتباهی که بسیار مرتکب میشوند
