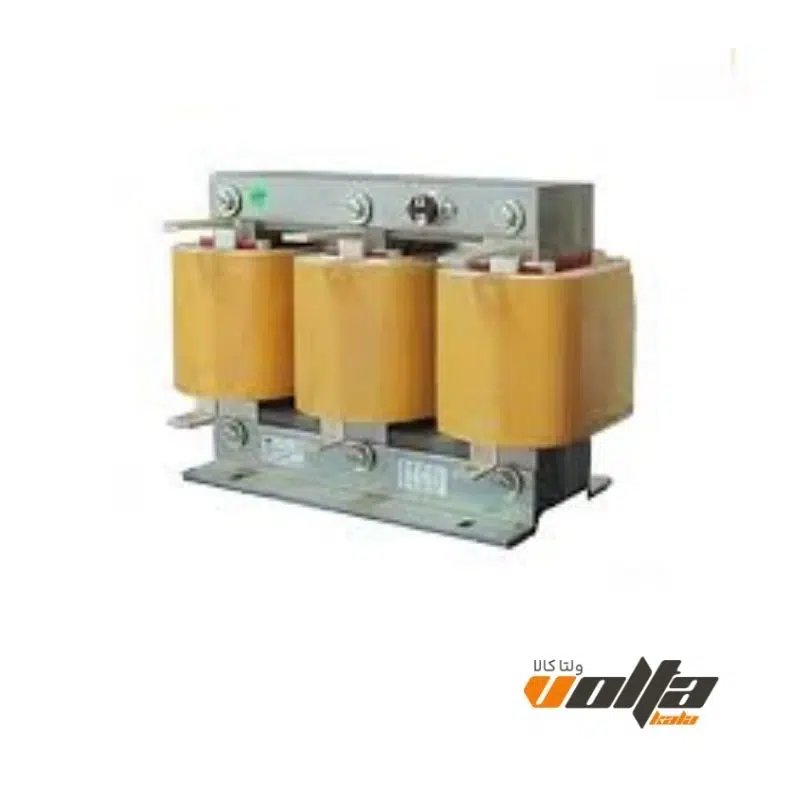

فیلترهارمونیک خازنی 100 کیلووار پرتوخازن، مدلPKR-400/7/100 جهت بلوک هارمونیک ها در مسیر پله خازنی با توان 100 کیلووار و نسبت راکتانس 7 درصد خازن همان پله ، باید در انتخاب خازن سری با فیلتر هارمونیک پارامترهای مختلف شبکه نظیر THD ولتاژ و جریان مد نظر باشدو حتما در انتخاب خازن مناسب از نظر سطح ولتاژ عایقی و ظرفیت آن دقت کافی اعمال گردد.
ولتاژ خط به خط شما برای استفاده از این تجهیز باید حداکثر 400 ولت اسمی باشد با قرارگیری این سلف (راکتور یا فیلتر هارمونیک خازنی ) در مسیر خازن ، موجب میشود که خازن ولتاژ 430 ولت را متحمل شود و در این حالت باید در انتخاب خازن دقت شود.
برای اینکه ترکیب پله خازنی که مجموعه خازن و سلف می باشد، 100 کیلووار خروجی دهد ( تقریبا) پیشنهاد میشود که با این سلف چهارعدد خازن 28.1-440 سری شود ( و یا چهار عدد خازن 40-525 ) یعنی خازنی که دارای 112 کیلووار خروجی در سطح ولتاژ 440 ولت باشد که در قرار گیری با سلف 430 ولت روی آن اعمال میشود و حدود 104 کیلووار از خازن خروجی داریم که چون تلفات سلف هم 7 درصد است ،نهایتا پله ما 100 کیلووار اسمی خروجی به شبکه مبدهد
مورد دیگر مفهوم نسبت 7 درصد است ، که منظور نسبت راکتانس سلف به خازن میباشد و ربطی به درصد هارمونیکهای موجود درشبکه ندارد ، اشتباهی که بسیار مرتکب میشوند
