از بارزترین ویژگی های کنتاکتور اشنایدر میتوان به تنوع در طراحی در رنج های گسترده و کیفیت بسیار بالای آن اشاره کرد که پاسخگوی نیازهای صنعت و بازار جهانی از جمله ایران بوده است. کنتاکتور اشنایدر در دو سری D و F در ایران موجود می باشد که بیشترین درخواست را مربوط به گروه D است. کنتاکتور 9 آمپری اشنایدر مدل LC1D09M7 نیز در این دسته قرار می گیرد . کنتاکتورهای سری F بیشتر برای کاربردهای خاص و جریان های بالای 150 آمپر استفاده می شود.

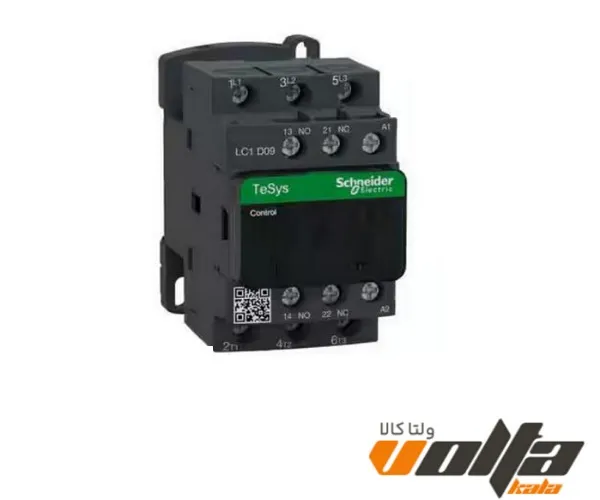

معرفی کنتاکتور 9 آمپر اشنایدرLC1D09M7با بوبین 220 ولت
کنتاکتور 9 آمپری اشنایدر مدل LC1D09M7 3 قطبی (3NO)، برای کاربردهای کنترل موتور تا توان 4 کیلو وات ،جریان9 آمپر ، ولتاژ400 تا 690 ولت برای تیپ AC3/3E مورد استفاده قرار می گیرد . قدرت هجومی این کنتاکتور 70 ولت آمپر برای ضریب قدرت 75. در دمای 20 درجه سانتیگراد می باشد.
عملکرد کنتاکتور اشنایدر D9 اشنایدر
کنتاکتور اشنایدر D9 اشنایدر يک رله ی الکترومغناطیسی است که دارای سه کنتاکت برای وصل مدار قدرت و تعدادی کنتاکت کمکی جهت دریافت فرمان است. و از نظر ساختمانی، از هسته های آهنی ثابت و متحرک تشکیل شده و بر اساس کویل سیم پیچی شده و هسته آهنی عمل می کند، به طوریکه سیم پیچ کنتاکتور در وسط هسته قرار دارد.
زمانی که کویل تحريک می شود، بخش ثابت هسته، بخش متحرک را به سمت خود جذب می کند و هنگامی که کویل از منبع انرژی قطع شود فنر های قسمت متحرک را دوباره به محل خود بر می گردانند. در قسمت متحرک، حرکت هسته باعث می شود که کنتاکت های نصب شده با به سمت بالا و پائین حرکت کند و با کنتاکت های ثابتی اطراف کنتاکتور تماس برقرار می کنند. به این ترتیب که کنتاکتهايی که از نظر الکتريکی بسته بودند، در اثر جذب هسته بالایی باز و کنتاکت های باز، بسته می شوند. بوبین کنتاکتورهای اشنایدر با ولتاژ های مستقیم يا متناوب 330، 230، 220، 110، 48 و 24 ولت تحریک می شوند.
قسمت های مهم کنتاکتور 9A اشنایدر
روی نمای جلوی کنتاکتور 9 آمپر اشنایدر از آنجایی که کمکی کنتاکت اضافه نصب میشود، درب شیشه ایی طراحی شده که بصورت کشویی از کنتاکتور جدا میشود . 2 پلاتین فرمان و ترمینال بوبین در بالا و پایین قرار دارد که ترمینال A1 در بالا و ترمینال A2 در پایین است، و زیر این مجموعه و ترمینالهای بوبین و کنتاکت های فرمان ترمینال بسیار با کیفیت قدرت قرار دارد که بصورت معمول ۳ ترمینال قدرت از بالا به نام های L1-L2-L3 ورودی و ۳ ترمینال T1-T2-T3خروجی هستند. سایر قسمت های مهم کنتاکتور 9A اشنایدر به شرح زیر است:
- سیم پیچ AC 220 ولت 50/60 هرتز با تکنولوژی کویل بدون ماژول سرکوبگر داخلی
- کنتاکت های کمکی داخلی 1NO+1NC
- 3 عدد پلاتین های قدرت NO اتصال با پایانه های گیره پیچی که برای سرعت عملکرد تا 3600 سیکل در ساعت و محیط های تا 60 درجه سانتیگراد
- قابلیت اطمینان و دوام بالا
- پوسته کنتاکتور 9 آمپر اشنایدر که دارای ابعادی به عرض 45 میلی متر ،ارتفاع 77 میلیمتر عمق 86 میلیمتر و وزن 320 گرم
- نصب روی ریل DIN یا ثابت کردن با پیچ روی صفحه
- دارای گواهینامه چندگانه (IEC، UL، CSA، CCC، EAC)
- دارای درجه حفاظت صفحه جلویی IP20 مطابق با استاندارد IEC 60529
مزایای کنتاکتور اشنایدر LC1D09M7:
- کیفیت بسیار بالا
- در دسترس بودن کنتاکتورهای اشنایدر
- تغییرات ظاهری کم نسبت نسل های قبلی خود
کاربرد کنتاکتور D9 اشنایدر
از کنتاکتور اشنایدرLC1D09M7 برای مدارهای فرمان و قدرت استفاده میشود. در مصارف فرمان به دلیل داشتن دفعات قطع و وصل بالا در مدار قدرت توانایی راه اندازی الکتروموتور 4KW در 400V و یا راه اندازی الکتروموتور 2.2KW در 230V را کاملا دارا است بدون اینکه کنتاکت های آن آسیب ببیند.کلیه صنایع از جمله شرکت نفت، پتروشیمی، گاز، صنایع و معادن کوچک و بزرگ استقبال بی نظیری از این کنتاکتور داشته اند. البته از کنتاکتور D9 اشنایدر جهت تابلو های کنترل فاز یا هیتر های کوچک و یا روشن کردن الکتروموتور های تکفاز هم استفاده میکنند.
راهنمای خرید کنتاکتور 9 آمپری اشنایدر مدل LC1D09M7
مسلما برای خرید هر چیزی باید به نکاتی توجه کنید تا در فرایند خرید دچار مشکل نشوید. کنتاکتور اشنایدر نیز از این قاعده مستثنی نیست برای خرید کنتاکتور اشنایدر به نکات زیر توجه کنید:
- انتخاب رنج جریان یا توان مصرفی و ولتاژ تغذیه بوبین
- انتخاب کنتاکتور نوع D و F مطابق با رنج جریان کنتاکتور مورد نظر
- انتخاب دسته بندی مورد نظر براساس ولتاژ تغذیه بوبین بین 24، 48، 110، 220، 230 و 380 ولت AC یا DC
شما می توانید با کارشناسان ولتا کالا تماس گرفته و از مشاوره رایگان این مجموعه بهره مند شوید. فروشگاه ولتا کالا با ضمانت مناسب بودن قیمت، گارانتی و اصل بودن کالا این امکان را به شما می دهد که خرید خود را مطمئن انجام دهید و کنتاکتور مورد نظر خود را دریافت نمایید.
