تابلو برق یکی از مهم‌ترین تجهیزات در سیستم‌های توزیع و کنترل انرژی الکتریکی است که در ساختمان‌های مسکونی، مجتمع‌های تجاری، کارخانه‌ها، کارگاه‌های صنعتی، نیروگاه‌ها و پروژه‌های عمرانی مورد استفاده قرار می‌گیرد. وظیفه اصلی تابلو برق، حفاظت از تجهیزات الکتریکی، کنترل مدارها، توزیع ایمن برق و افزایش ایمنی افراد و تجهیزات است. انتخاب صحیح نوع تابلو برق و تجهیزات داخلی آن تأثیر مستقیمی بر عملکرد، طول عمر و پایداری سیستم برق خواهد داشت.

امروزه انواع مختلفی از تابلو برق برای کاربردهای گوناگون طراحی و تولید می‌شود. از تابلو برق فشار ضعیف و فشار متوسط گرفته تا تابلوهای توزیع، تابلو MCC، تابلو PLC، تابلو بانک خازنی، تابلو ATS و تابلوهای کنترل فرآیند، هر کدام برای شرایط و نیازهای خاصی طراحی شده‌اند. شناخت تفاوت این تابلوها به مهندسان، پیمانکاران و کارفرمایان کمک می‌کند تا مناسب‌ترین گزینه را برای پروژه خود انتخاب کنند.

در ساخت هر تابلو برق، تجهیزات متعددی مانند کلید اتوماتیک، کلید مینیاتوری، کنتاکتور، بی‌متال، رله، اینورتر، PLC، تجهیزات اندازه‌گیری، شینه‌ها، ترمینال‌ها و تجهیزات حفاظتی به کار می‌روند. کیفیت این تجهیزات و نحوه طراحی تابلو، نقش مهمی در افزایش ایمنی، کاهش خطاهای الکتریکی و سهولت تعمیر و نگهداری دارد.

قیمت تابلو برق نیز به عوامل مختلفی مانند نوع تابلو، ابعاد، درجه حفاظت (IP)، برند تجهیزات، ظرفیت جریان، سطح ولتاژ، تعداد فیدرها، نوع بدنه، میزان اتوماسیون و پیچیدگی طراحی بستگی دارد. به همین دلیل، تابلوهای برق معمولاً بر اساس نیاز هر پروژه به‌صورت سفارشی طراحی و ساخته می‌شوند و قیمت ثابتی برای همه آن‌ها وجود ندارد.

در این راهنمای جامع، با تابلو برق، انواع آن، کاربردها، اجزای اصلی، استانداردهای طراحی و ساخت، نکات مهم در انتخاب، عوامل مؤثر بر قیمت و سؤالات متداول آشنا خواهید شد تا بتوانید با دیدی کامل، مناسب‌ترین تابلو برق را برای پروژه صنعتی یا ساختمانی خود انتخاب کنید.

تابلو برق چیست؟

تابلو برق (Electrical Panel) محفظه‌ای استاندارد است که برای توزیع، کنترل، حفاظت و مدیریت انرژی الکتریکی در سیستم‌های برق صنعتی، تجاری و ساختمانی مورد استفاده قرار می‌گیرد. این تابلو مجموعه‌ای از تجهیزات الکتریکی و کنترلی را در خود جای می‌دهد و وظیفه دارد برق ورودی را به‌صورت ایمن بین مصرف‌کننده‌های مختلف توزیع کرده و از تجهیزات در برابر اضافه‌بار، اتصال کوتاه، نوسانات ولتاژ و سایر خطاهای الکتریکی محافظت کند.

تابلوهای برق در صنایع مختلف نقش حیاتی دارند و تقریباً در تمام کارخانه‌ها، ساختمان‌های اداری، مراکز تجاری، بیمارستان‌ها، نیروگاه‌ها، تأسیسات نفت، گاز و پتروشیمی، پروژه‌های عمرانی و خطوط تولید مورد استفاده قرار می‌گیرند. بدون وجود یک تابلو برق استاندارد، کنترل تجهیزات برقی و تأمین ایمنی سیستم تقریباً غیرممکن خواهد بود.

در داخل یک تابلو برق، تجهیزات مختلفی مانند کلید اتوماتیک، کلید مینیاتوری، کنتاکتور، بی‌متال، رله، اینورتر، PLC، تجهیزات اندازه‌گیری، ترمینال‌ها، شینه‌ها، منبع تغذیه، رله‌های حفاظتی و تجهیزات کنترلی نصب می‌شوند. نوع و تعداد این تجهیزات به کاربرد تابلو، ظرفیت جریان، ولتاژ کاری و نیازهای پروژه بستگی دارد.

علاوه بر حفاظت از تجهیزات، تابلو برق باعث افزایش ایمنی افراد نیز می‌شود. قرار گرفتن تجهیزات برقی در یک محفظه فلزی یا عایق با درجه حفاظت مناسب (IP)، احتمال تماس مستقیم با قسمت‌های برق‌دار، نفوذ گردوغبار، رطوبت و عوامل محیطی را کاهش می‌دهد و در نتیجه قابلیت اطمینان سیستم را افزایش می‌دهد.

امروزه تابلوهای برق در انواع مختلفی مانند تابلو برق فشار ضعیف، تابلو برق فشار متوسط، تابلو توزیع، تابلو MCC، تابلو PLC، تابلو بانک خازنی، تابلو ATS، تابلو کنترل موتور و تابلو روشنایی طراحی و تولید می‌شوند. هر یک از این تابلوها برای کاربرد خاصی طراحی شده‌اند و با توجه به شرایط پروژه، تجهیزات داخلی و نحوه عملکرد آن‌ها با یکدیگر تفاوت دارند.

به‌طور کلی، می‌توان گفت تابلو برق قلب سیستم توزیع و کنترل انرژی الکتریکی است. طراحی صحیح، استفاده از تجهیزات باکیفیت و رعایت استانداردهای ساخت، تأثیر مستقیمی بر ایمنی، پایداری و عملکرد تجهیزات برقی دارد. به همین دلیل، انتخاب و ساخت تابلو برق باید بر اساس نیاز پروژه، استانداردهای فنی و شرایط بهره‌برداری انجام شود.

وظیفه تابلو برق

وظیفه اصلی تابلو برق، توزیع، کنترل، حفاظت و مدیریت انرژی الکتریکی در یک مجموعه یا تأسیسات است. این تجهیز برق ورودی را از منبع تغذیه دریافت کرده و با استفاده از تجهیزات حفاظتی و کنترلی، آن را به‌صورت ایمن و منظم بین بخش‌های مختلف توزیع می‌کند. به همین دلیل، تابلو برق یکی از مهم‌ترین اجزای هر سیستم الکتریکی به شمار می‌رود.

یکی از مهم‌ترین وظایف تابلو برق، حفاظت از تجهیزات و مدارهای الکتریکی در برابر خطاهایی مانند اتصال کوتاه، اضافه‌بار، افت یا افزایش ولتاژ و نشتی جریان است. تجهیزاتی مانند کلیدهای اتوماتیک، کلیدهای مینیاتوری، رله‌های حفاظتی و فیوزها در زمان بروز خطا، مدار را به‌سرعت قطع می‌کنند تا از آسیب دیدن تجهیزات و بروز حوادث جلوگیری شود.

تابلو برق همچنین امکان کنترل تجهیزات الکتریکی را فراهم می‌کند. در بسیاری از صنایع، راه‌اندازی و توقف الکتروموتورها، پمپ‌ها، فن‌ها، کمپرسورها و سایر تجهیزات از طریق تابلو برق انجام می‌شود. استفاده از تجهیزاتی مانند کنتاکتور، اینورتر، PLC و رله‌های کنترلی باعث می‌شود عملکرد سیستم با دقت و ایمنی بیشتری انجام شود.

یکی دیگر از وظایف مهم تابلو برق، توزیع مناسب انرژی الکتریکی بین مصرف‌کننده‌های مختلف است. برق ورودی پس از ورود به تابلو، از طریق شینه‌ها و تجهیزات حفاظتی به فیدرهای مختلف تقسیم شده و هر بخش متناسب با نیاز خود برق موردنیاز را دریافت می‌کند. این موضوع علاوه بر افزایش ایمنی، مدیریت مصرف انرژی را نیز آسان‌تر می‌کند.

تابلو برق نقش مهمی در افزایش ایمنی افراد و تجهیزات دارد. قرار گرفتن تجهیزات الکتریکی داخل یک محفظه استاندارد با درجه حفاظت مناسب، از تماس مستقیم با قسمت‌های برق‌دار، نفوذ گردوغبار، رطوبت و عوامل محیطی جلوگیری می‌کند و احتمال وقوع حوادث الکتریکی را کاهش می‌دهد.

علاوه بر این، تابلو برق امکان پایش، عیب‌یابی و تعمیرات آسان‌تر را فراهم می‌کند. نصب تجهیزات اندازه‌گیری، چراغ‌های سیگنال، آمپرمتر، ولت‌متر و سیستم‌های مانیتورینگ باعث می‌شود اپراتور بتواند وضعیت عملکرد سیستم را به‌صورت لحظه‌ای بررسی کرده و در صورت بروز مشکل، در کوتاه‌ترین زمان نسبت به رفع آن اقدام کند.

در مجموع، می‌توان گفت وظیفه تابلو برق تنها انتقال برق نیست، بلکه حفاظت، کنترل، توزیع، مدیریت، پایش و افزایش ایمنی کل سیستم برق را بر عهده دارد. به همین دلیل، طراحی اصولی و استفاده از تجهیزات باکیفیت در ساخت تابلو برق، نقش مهمی در عملکرد پایدار و ایمن هر پروژه صنعتی یا ساختمانی ایفا می‌کند.

کاربرد تابلو برق

تابلو برق یکی از مهم‌ترین تجهیزات در صنعت برق است که وظیفه توزیع، کنترل، حفاظت و مدیریت انرژی الکتریکی را بر عهده دارد. این تجهیز در تمامی پروژه‌های صنعتی، ساختمانی، تجاری و زیرساختی نقش اساسی ایفا می‌کند و بدون آن، بهره‌برداری ایمن و مطمئن از تجهیزات الکتریکی امکان‌پذیر نخواهد بود. با توجه به نوع پروژه و نیاز مصرف‌کنندگان، تابلوهای برق در مدل‌ها و ظرفیت‌های مختلف طراحی و ساخته می‌شوند.

یکی از مهم‌ترین کاربردهای تابلو برق، توزیع ایمن برق بین بخش‌های مختلف یک مجموعه است. برق پس از ورود به تابلو، توسط کلیدهای حفاظتی و شینه‌ها به فیدرهای مختلف تقسیم شده و به تجهیزات و مصرف‌کننده‌ها منتقل می‌شود. این فرآیند علاوه بر افزایش ایمنی، باعث مدیریت بهتر بارهای الکتریکی و جلوگیری از اضافه‌بار در شبکه می‌شود.

تابلو برق در کارخانه‌ها و خطوط تولید صنعتی نقش بسیار مهمی دارد. کنترل الکتروموتورها، پمپ‌ها، فن‌ها، کمپرسورها، نوار نقاله‌ها، جرثقیل‌ها و سایر تجهیزات صنعتی معمولاً از طریق تابلوهای برق انجام می‌شود. همچنین با استفاده از تجهیزاتی مانند PLC، اینورتر و تجهیزات اتوماسیون صنعتی، امکان کنترل هوشمند فرآیندهای تولید و افزایش بهره‌وری فراهم می‌شود.

در ساختمان‌های مسکونی، تجاری و اداری نیز تابلو برق وظیفه توزیع برق بین واحدها، سیستم روشنایی، آسانسورها، سیستم‌های سرمایش و گرمایش، پمپ‌های آب، تجهیزات اعلام و اطفای حریق و سایر مصرف‌کننده‌ها را بر عهده دارد. طراحی صحیح این تابلوها باعث افزایش ایمنی ساختمان، کاهش خطرات ناشی از اتصال کوتاه و تسهیل در تعمیر و نگهداری تجهیزات می‌شود.

از دیگر کاربردهای مهم تابلو برق می‌توان به استفاده در نیروگاه‌ها، پالایشگاه‌ها، صنایع نفت، گاز و پتروشیمی، معادن، بیمارستان‌ها، مراکز داده (Data Center)، تصفیه‌خانه‌های آب و فاضلاب، فرودگاه‌ها، ایستگاه‌های مترو، پروژه‌های عمرانی و شبکه‌های توزیع برق اشاره کرد. در این مراکز، تابلوهای برق علاوه بر توزیع انرژی، وظیفه کنترل، مانیتورینگ و حفاظت از تجهیزات حساس را نیز بر عهده دارند.

تابلو برق همچنین نقش مهمی در اصلاح ضریب توان، مدیریت مصرف انرژی و کاهش هزینه‌های برق دارد. با استفاده از تابلوهای بانک خازنی، توان راکتیو شبکه جبران شده و راندمان سیستم افزایش پیدا می‌کند. همچنین در تابلوهای مجهز به اینورتر، می‌توان سرعت الکتروموتورها را متناسب با نیاز فرآیند تنظیم کرد که این موضوع موجب صرفه‌جویی قابل توجهی در مصرف انرژی می‌شود.

در پروژه‌های حساس که قطع برق می‌تواند خسارت‌های سنگینی ایجاد کند، از تابلوهای ATS و سنکرون ژنراتور برای انتقال خودکار بار بین برق شهر و ژنراتور استفاده می‌شود. این تابلوها در بیمارستان‌ها، مراکز مخابراتی، دیتاسنترها، صنایع بزرگ و ساختمان‌های مهم، تداوم تأمین برق را تضمین می‌کنند.

در نهایت، می‌توان گفت کاربرد تابلو برق تنها به انتقال انرژی الکتریکی محدود نمی‌شود، بلکه این تجهیز به عنوان مرکز فرماندهی سیستم برق، وظایف مهمی مانند حفاظت از تجهیزات، کنترل فرآیندها، توزیع انرژی، مدیریت مصرف، افزایش ایمنی، کاهش هزینه‌های بهره‌برداری و بهبود پایداری شبکه را بر عهده دارد. به همین دلیل، انتخاب نوع مناسب تابلو برق و استفاده از تجهیزات استاندارد، تأثیر مستقیمی بر عملکرد و طول عمر سیستم‌های الکتریکی خواهد داشت.

اجزای اصلی تابلو برق

تابلو برق از مجموعه‌ای از تجهیزات حفاظتی، کنترلی، اندازه‌گیری و توزیع انرژی تشکیل شده است که هر یک وظیفه مشخصی در عملکرد صحیح سیستم بر عهده دارند. انتخاب تجهیزات مناسب و استفاده از برندهای معتبر، نقش مهمی در افزایش ایمنی، قابلیت اطمینان و طول عمر تابلو برق دارد. نوع و تعداد این تجهیزات با توجه به نوع تابلو، ظرفیت پروژه و نیازهای بهره‌برداری تعیین می‌شود.

کلید اصلی (Main Switch)

کلید اصلی، اولین تجهیزی است که برق ورودی را دریافت می‌کند و وظیفه قطع و وصل کامل جریان برق تابلو را بر عهده دارد. در بسیاری از پروژه‌های صنعتی از کلید اتوماتیک (MCCB) به عنوان کلید اصلی استفاده می‌شود تا علاوه بر قطع و وصل مدار، از سیستم در برابر اضافه‌بار و اتصال کوتاه نیز محافظت شود.

کلیدهای حفاظتی

کلیدهای حفاظتی از مهم‌ترین اجزای تابلو برق هستند و وظیفه حفاظت از تجهیزات و مدارها را بر عهده دارند. این تجهیزات شامل کلید اتوماتیک، کلید مینیاتوری (MCB)، کلید محافظ جان (RCD یا RCCB)، کلید نشتی جریان (RCBO) و سایر تجهیزات حفاظتی هستند که هنگام بروز خطا، مدار را به سرعت قطع می‌کنند.

کنتاکتور

کنتاکتور یکی از پرکاربردترین تجهیزات کنترلی در تابلو برق است که برای قطع و وصل مدارهای قدرت، راه‌اندازی الکتروموتورها، پمپ‌ها، فن‌ها و سایر تجهیزات صنعتی استفاده می‌شود. این تجهیز امکان کنترل تجهیزات از راه دور یا به‌صورت خودکار را نیز فراهم می‌کند.

بی‌متال (رله اضافه بار)

بی‌متال برای محافظت از الکتروموتورها در برابر اضافه‌بار به کار می‌رود. در صورت افزایش جریان بیش از مقدار مجاز، بی‌متال فرمان قطع مدار را صادر کرده و از آسیب دیدن موتور جلوگیری می‌کند. این تجهیز معمولاً در کنار کنتاکتور نصب می‌شود.

اینورتر (VFD)

اینورتر یا درایو کنترل دور موتور، برای تنظیم سرعت و گشتاور الکتروموتورها استفاده می‌شود. استفاده از اینورتر باعث کاهش مصرف انرژی، راه‌اندازی نرم موتور، کاهش تنش‌های مکانیکی و افزایش طول عمر تجهیزات خواهد شد.

PLC و تجهیزات اتوماسیون

در تابلوهای برق صنعتی، PLC به عنوان مغز سیستم کنترل عمل می‌کند و وظیفه اجرای برنامه‌های کنترلی، دریافت اطلاعات از سنسورها و ارسال فرمان به تجهیزات مختلف را بر عهده دارد. در بسیاری از پروژه‌ها، PLC همراه با HMI، ماژول‌های ورودی و خروجی و تجهیزات ارتباطی استفاده می‌شود.

رله‌ها و تایمرها

رله‌ها برای اجرای فرمان‌های کنترلی، ایزوله کردن مدارها و حفاظت از تجهیزات استفاده می‌شوند. تایمرها نیز امکان اجرای فرمان‌ها با تأخیر زمانی یا در زمان‌های مشخص را فراهم می‌کنند و در بسیاری از مدارهای کنترلی کاربرد دارند.

شینه‌ها (Busbar)

شینه‌ها وظیفه انتقال و توزیع جریان الکتریکی بین تجهیزات داخل تابلو را بر عهده دارند. این قطعات معمولاً از مس یا آلومینیوم ساخته می‌شوند و باید بر اساس ظرفیت جریان و استانداردهای طراحی انتخاب شوند.

ترمینال‌ها

ترمینال‌ها محل اتصال کابل‌های ورودی و خروجی به تجهیزات داخل تابلو هستند. استفاده از ترمینال‌های استاندارد، سیم‌کشی را منظم‌تر کرده و عملیات تعمیر و نگهداری را آسان‌تر می‌کند.

تجهیزات اندازه‌گیری

برای پایش وضعیت سیستم از تجهیزاتی مانند ولت‌متر، آمپرمتر، فرکانس‌متر، پاورمتر، مولتی‌متر پنلی، ترانس جریان (CT) و ترانس ولتاژ (PT) استفاده می‌شود. این تجهیزات اطلاعات لازم را برای کنترل و عیب‌یابی سیستم در اختیار اپراتور قرار می‌دهند.

منبع تغذیه (Power Supply)

در تابلوهای کنترل و اتوماسیون، منبع تغذیه وظیفه تبدیل برق ورودی به ولتاژ مناسب برای PLC، رله‌ها، سنسورها و سایر تجهیزات کنترلی را بر عهده دارد. رایج‌ترین ولتاژ خروجی این منابع 24 ولت DC است.

چراغ سیگنال و شستی‌ها

چراغ‌های سیگنال برای نمایش وضعیت عملکرد تجهیزات مانند روشن بودن، خاموش بودن یا وجود خطا استفاده می‌شوند. شستی‌های استارت، استاپ و اضطراری نیز برای کنترل دستی تجهیزات روی درب تابلو نصب می‌شوند.

بدنه تابلو برق

بدنه تابلو وظیفه محافظت از تجهیزات داخلی در برابر گردوغبار، رطوبت، ضربه و عوامل محیطی را بر عهده دارد. جنس بدنه معمولاً از ورق فولادی با رنگ الکترواستاتیک یا استیل ساخته می‌شود و با توجه به محل نصب، درجه حفاظت (IP) مناسب برای آن در نظر گرفته می‌شود.

در مجموع، عملکرد صحیح تابلو برق به هماهنگی تمامی این اجزا بستگی دارد. استفاده از تجهیزات باکیفیت، طراحی اصولی، سیم‌کشی استاندارد و رعایت الزامات فنی، علاوه بر افزایش ایمنی، باعث کاهش هزینه‌های تعمیر و نگهداری و افزایش عمر مفید سیستم خواهد شد. همچنین اگر قصد خرید یا سفارش ساخت تابلو برق را دارید، آشنایی با اجزای اصلی آن به شما کمک می‌کند تا متناسب با نیاز پروژه، بهترین تجهیزات و مناسب‌ترین طراحی را انتخاب کنید.

انواع تابلو برق

تابلوهای برق با توجه به نوع کاربرد، سطح ولتاژ، محل نصب، ساختار داخلی و نحوه بهره‌برداری در انواع مختلفی طراحی و تولید می‌شوند. هر یک از این تابلوها برای انجام وظیفه‌ای خاص در سیستم‌های توزیع و کنترل انرژی الکتریکی ساخته شده‌اند و انتخاب نوع مناسب آن‌ها تأثیر مستقیمی بر ایمنی، عملکرد و بهره‌وری تجهیزات خواهد داشت. به همین دلیل، شناخت انواع تابلو برق برای مهندسان، پیمانکاران، کارفرمایان و حتی خریداران تجهیزات برق صنعتی اهمیت زیادی دارد.

به‌طور کلی، تابلوهای برق را می‌توان از جنبه‌های مختلف دسته‌بندی کرد. یکی از رایج‌ترین روش‌های دسته‌بندی، تقسیم آن‌ها بر اساس سطح ولتاژ است که شامل تابلوهای فشار ضعیف (LV)، فشار متوسط (MV) و فشار قوی (HV) می‌شود. هر یک از این تابلوها برای محدوده ولتاژی مشخص طراحی شده‌اند و در پروژه‌های متفاوتی مورد استفاده قرار می‌گیرند.

از نظر نوع کاربرد نیز تابلوهای برق تنوع بالایی دارند. تابلوهای توزیع برق، تابلو کنترل موتور (MCC)، تابلو PLC، تابلو بانک خازنی، تابلو ATS، تابلو روشنایی، تابلو کنترل پمپ و تابلو سنکرون ژنراتور از پرکاربردترین انواع تابلو برق در صنایع و ساختمان‌ها محسوب می‌شوند. هر یک از این تابلوها با توجه به نوع تجهیزات داخلی و عملکرد مورد انتظار، طراحی و تجهیز می‌شوند.

علاوه بر این، تابلوهای برق از نظر محل نصب نیز به دو گروه اصلی تابلو برق داخلی (Indoor) و تابلو برق فضای باز (Outdoor) تقسیم می‌شوند. همچنین از نظر نوع نصب می‌توان آن‌ها را در مدل‌های دیواری، ایستاده، سلولی، رک‌مونت و کشویی (Withdrawable) تولید کرد تا متناسب با شرایط محیطی و فضای نصب، بهترین عملکرد را داشته باشند.

در ادامه این مقاله، مهم‌ترین انواع تابلو برق را به‌صورت جداگانه بررسی می‌کنیم و با ویژگی‌ها، کاربردها، مزایا و محل استفاده هر یک آشنا خواهیم شد تا بتوانید متناسب با نیاز پروژه، مناسب‌ترین نوع تابلو برق را انتخاب کنید.

تابلو برق فشار ضعیف

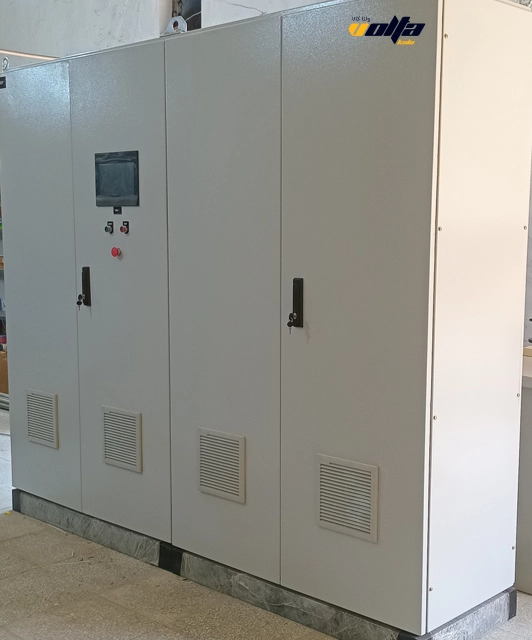

تابلو برق فشار ضعیف (Low Voltage Panel یا LV Panel) مجموعه‌ای از تجهیزات الکتریکی است که برای توزیع، کنترل، حفاظت و مدیریت انرژی الکتریکی در ولتاژهای تا 1000 ولت AC و 1500 ولت DC به کار می‌رود. این تابلوها در ساختمان‌های مسکونی، تجاری، صنعتی، نیروگاه‌ها و کارخانه‌ها نقش مهمی در تأمین برق ایمن و پایدار دارند.

در داخل تابلو برق فشار ضعیف تجهیزاتی مانند کلید اتوماتیک (MCCB)، کلید مینیاتوری (MCB)، کنتاکتور، رله حفاظتی، شینه‌های مسی، فیوز، اینورتر، PLC و تجهیزات اندازه‌گیری نصب می‌شوند تا از تجهیزات الکتریکی در برابر اضافه‌بار، اتصال کوتاه و خطاهای احتمالی محافظت کنند.

مزایای تابلو برق فشار ضعیف

• افزایش ایمنی تجهیزات و کاربران
• توزیع یکنواخت و مطمئن انرژی الکتریکی
• حفاظت در برابر اتصال کوتاه و اضافه‌بار
• سهولت در کنترل و مانیتورینگ سیستم
• امکان توسعه و تعمیرات آسان
• افزایش عمر تجهیزات الکتریکی

کاربردهای تابلو برق فشار ضعیف

تابلوهای فشار ضعیف در صنایع و ساختمان‌های مختلف کاربرد گسترده‌ای دارند، از جمله:

• کارخانه‌ها و خطوط تولید
• ساختمان‌های اداری و تجاری
• مجتمع‌های مسکونی
• بیمارستان‌ها
• مراکز داده (Data Center)
• تصفیه‌خانه‌های آب و فاضلاب
• نیروگاه‌ها
• سیستم‌های تهویه و موتورخانه‌ها

این تابلوها بسته به نوع کاربرد می‌توانند به صورت تابلو توزیع (Distribution Panel)، تابلو  کنترل موتور (MCC)، تابلو بانک خازن، تابلو کنترل PLC و سایر انواع تخصصی طراحی و ساخته شوند. در ذیل به توضیح انواع مختلف تابلو های برق فشار ضعیف اشاره میکنیم.

جدول ۱: انواع تابلو برق و کاربرد

نوع تابلو برق	کاربرد اصلی	محل استفاده
تابلو توزیع	توزیع برق	ساختمان و صنعت
تابلو MCC	کنترل موتور	کارخانه‌ها
تابلو PLC	اتوماسیون	خطوط تولید
تابلو ATS	انتقال خودکار برق	بیمارستان، دیتاسنتر
تابلو بانک خازنی	اصلاح ضریب توان	کارخانه‌ها
تابلو روشنایی	کنترل روشنایی	ساختمان‌ها

تابلو برق توزیع

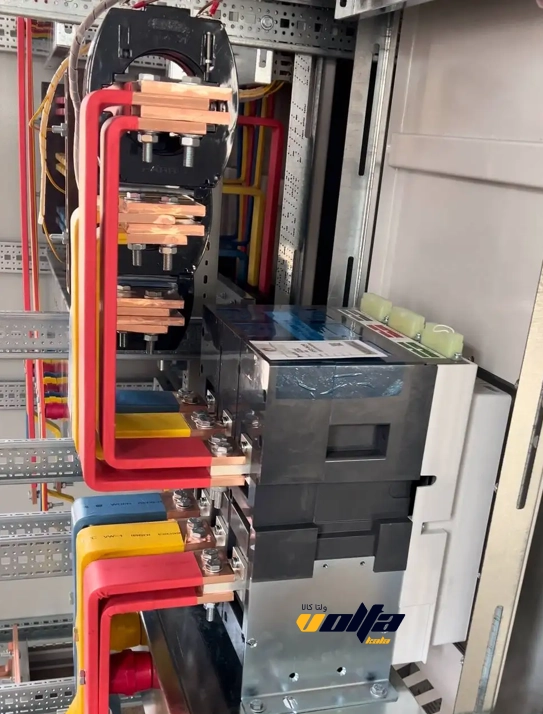

تابلو برق توزیع (Distribution Board یا DB) یکی از رایج‌ترین انواع تابلوهای برق است که وظیفه دریافت، تقسیم و توزیع انرژی الکتریکی بین مدارها و مصرف‌کننده‌های مختلف را بر عهده دارد. این تابلو علاوه بر توزیع برق، با استفاده از تجهیزات حفاظتی از مدارها و تجهیزات در برابر اتصال کوتاه، اضافه‌بار و نشتی جریان محافظت می‌کند.

در تابلو برق توزیع معمولاً تجهیزاتی مانند کلید اتوماتیک (MCCB)، کلید مینیاتوری (MCB)، کلید محافظ جان (RCD/RCCB)، شینه‌های مسی یا آلومینیومی، فیوزها و تجهیزات اندازه‌گیری نصب می‌شوند. انتخاب ظرفیت و نوع تجهیزات بر اساس توان مصرفی، تعداد مدارها و شرایط بهره‌برداری انجام می‌شود.

کاربردهای تابلو برق توزیع

تابلوهای برق توزیع در طیف گسترده‌ای از پروژه‌ها مورد استفاده قرار می‌گیرند، از جمله:

• کارخانه‌ها و خطوط تولید
• ساختمان‌های مسکونی و آپارتمان‌ها
• مجتمع‌های تجاری و اداری
• بیمارستان‌ها و مراکز درمانی
• هتل‌ها و مراکز آموزشی
• موتورخانه‌ها و تأسیسات ساختمانی

مزایای تابلو برق توزیع

• توزیع ایمن و منظم انرژی الکتریکی
• حفاظت از تجهیزات در برابر اضافه‌بار و اتصال کوتاه
• سهولت در کنترل، عیب‌یابی و تعمیرات
• امکان توسعه و اضافه کردن مدارهای جدید
• افزایش ایمنی و کاهش خطرات ناشی از خطاهای الکتریکی
• بهبود پایداری و قابلیت اطمینان سیستم برق

این تابلوها بسته به محل نصب و نوع کاربرد، در مدل‌های روکار، توکار، ایستاده و دیواری طراحی و تولید می‌شوند و می‌توانند برای شبکه‌های تک‌فاز یا سه‌فاز مورد استفاده قرار گیرند. برای عملکرد مطمئن، استفاده از تجهیزات باکیفیت از برندهای اشنایدر، LS، هیوندای و ABB اهمیت زیادی دارد.

تابلو MCC

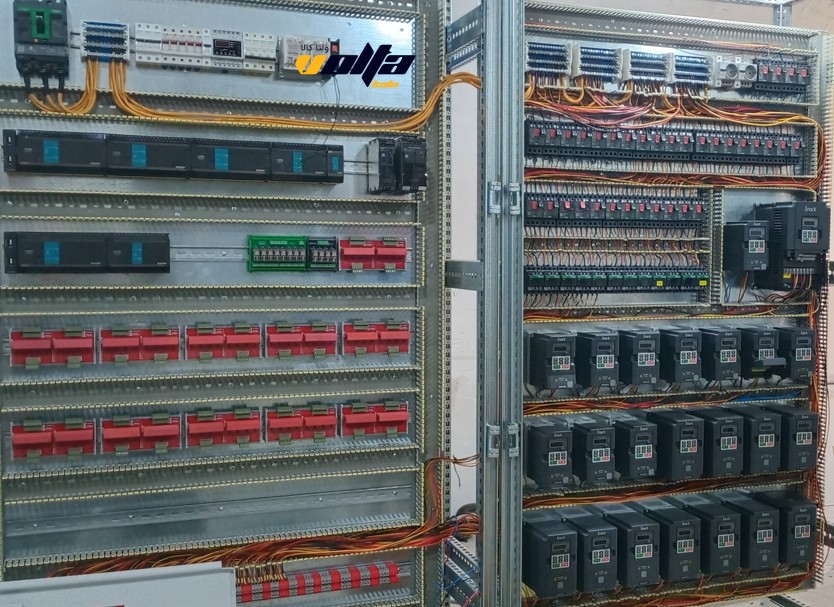

تابلو MCC (Motor Control Center) یا مرکز کنترل موتور، نوعی تابلو برق صنعتی است که برای کنترل، حفاظت و مدیریت الکتروموتورها در کارخانه‌ها و تأسیسات صنعتی مورد استفاده قرار می‌گیرد. این تابلو امکان راه‌اندازی، توقف، حفاظت و نظارت بر عملکرد موتورهای الکتریکی را به‌صورت متمرکز فراهم می‌کند و نقش مهمی در افزایش ایمنی و بهره‌وری سیستم‌های صنعتی دارد.

در تابلو MCC تجهیزاتی مانند کنتاکتور، بی‌متال، کلید اتوماتیک (MCCB)، کلید محافظ موتور (MPCB)، اینورتر (VFD)، سافت استارتر، رله‌های حفاظتی، PLC و تجهیزات اندازه‌گیری نصب می‌شوند. انتخاب تجهیزات بر اساس توان موتور، جریان نامی، نوع بار و شرایط بهره‌برداری انجام می‌شود.

کاربردهای تابلو MCC

تابلوهای MCC در صنایع مختلف برای کنترل موتورهای الکتریکی استفاده می‌شوند، از جمله:

• کارخانه‌های تولیدی
• صنایع نفت، گاز و پتروشیمی
• تصفیه‌خانه‌های آب و فاضلاب
• صنایع سیمان و فولاد
• معادن
• سیستم‌های تهویه مطبوع (HVAC)
• ایستگاه‌های پمپاژ

مزایای تابلو MCC

• کنترل متمرکز موتورهای الکتریکی
• حفاظت از موتورها در برابر اضافه‌بار، اتصال کوتاه و افت یا قطع فاز
• سهولت در عیب‌یابی و نگهداری
• افزایش ایمنی و قابلیت اطمینان سیستم
• امکان توسعه و افزودن فیدرهای جدید
• کاهش زمان توقف تجهیزات و افزایش بهره‌وری

تابلوهای MCC بسته به نیاز پروژه به صورت ثابت (Fixed) یا کشویی (Withdrawable/Draw-out) طراحی و ساخته می‌شوند. در پروژه‌های صنعتی بزرگ، استفاده از تابلوهای کشویی باعث می‌شود تعمیرات و تعویض فیدرها بدون خاموش کردن کل سیستم با سرعت و ایمنی بیشتری انجام شود.

تابلو PLC

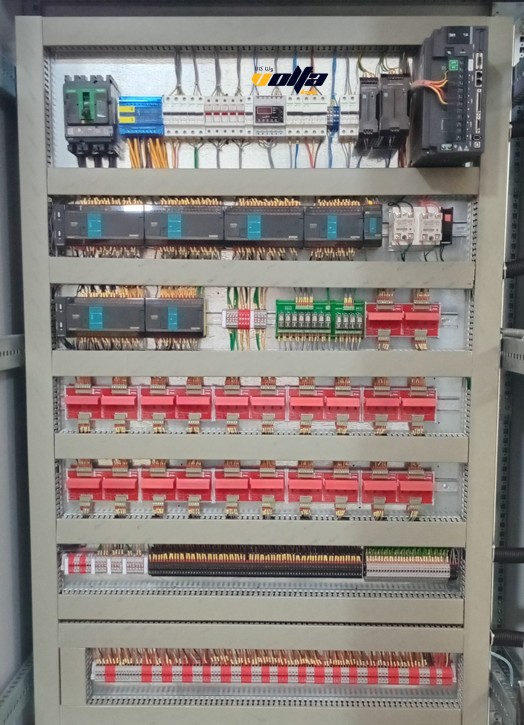

تابلو PLC (Programmable Logic Controller) یا تابلو کنترل PLC، نوعی تابلو برق صنعتی است که برای کنترل، مانیتورینگ و اتوماسیون فرآیندهای صنعتی مورد استفاده قرار می‌گیرد. این تابلو با استفاده از کنترل‌کننده منطقی برنامه‌پذیر (PLC)، فرمان تجهیزات مختلف را دریافت و پردازش کرده و عملکرد دستگاه‌ها و ماشین‌آلات را به‌صورت خودکار مدیریت می‌کند.

در تابلو PLC تجهیزاتی مانند PLC، منبع تغذیه (Power Supply)، ماژول‌های ورودی و خروجی (I/O)، رله‌های واسط، کنتاکتور، کلید مینیاتوری (MCB)، کلید اتوماتیک (MCCB)، ترمینال‌ها، HMI (نمایشگر لمسی)، اینورتر (VFD) و تجهیزات ارتباطی مانند Ethernet یا Profibus نصب می‌شوند. انتخاب تجهیزات با توجه به نوع فرآیند، تعداد ورودی و خروجی‌ها و نیازهای پروژه انجام می‌شود.

کاربردهای تابلو PLC

تابلوهای PLC در صنایع مختلف برای کنترل و اتوماسیون تجهیزات استفاده می‌شوند، از جمله:

• خطوط تولید و مونتاژ
• کارخانه‌های صنایع غذایی و دارویی
• صنایع نفت، گاز و پتروشیمی
• تصفیه‌خانه‌های آب و فاضلاب
• سیستم‌های تهویه مطبوع (HVAC)
• ایستگاه‌های پمپاژ
• ماشین‌آلات صنعتی و بسته‌بندی

مزایای تابلو PLC

• کنترل هوشمند و خودکار تجهیزات
• افزایش دقت، سرعت و قابلیت اطمینان فرآیندها
• کاهش خطای انسانی
• امکان برنامه‌ریزی و تغییر عملکرد بدون تغییر سیم‌کشی
• سهولت در عیب‌یابی و نگهداری
• قابلیت اتصال به HMI، SCADA و شبکه‌های صنعتی
• کاهش هزینه‌های بهره‌برداری و افزایش بهره‌وری

تابلوهای PLC بر اساس نیاز پروژه به‌صورت دیواری یا ایستاده طراحی و ساخته می‌شوند و قابلیت کنترل تجهیزات مختلف از جمله موتورها، پمپ‌ها، فن‌ها، شیرهای برقی، نوار نقاله‌ها و خطوط تولید را دارند. این تابلوها یکی از مهم‌ترین اجزای سیستم‌های اتوماسیون صنعتی محسوب می‌شوند و امکان کنترل دقیق و یکپارچه فرآیندهای صنعتی را فراهم می‌کنند.

تابلو بانک خازنی

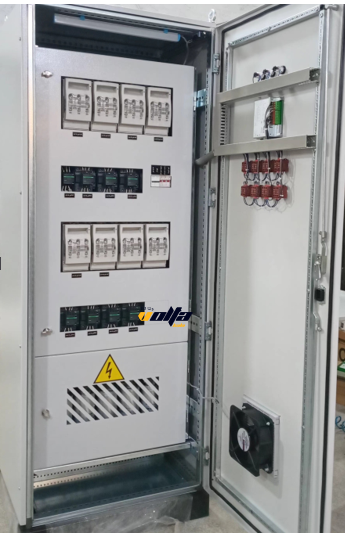

تابلو بانک خازنی یا تابلو اصلاح ضریب توان، نوعی تابلو برق صنعتی است که برای جبران توان راکتیو، بهبود ضریب توان (Power Factor) و کاهش هزینه‌های برق در شبکه‌های الکتریکی استفاده می‌شود. این تابلو با کنترل خودکار ورود و خروج پله‌های خازنی، ضریب توان را در محدوده استاندارد نگه داشته و باعث افزایش راندمان سیستم برق می‌شود.

در تابلو بانک خازنی تجهیزاتی مانند خازن‌های فشار ضعیف، رگولاتور بانک خازنی، کنتاکتور خازنی، کلید اتوماتیک (MCCB)، فیوز، راکتور هارمونیک (در صورت نیاز)، شینه‌های مسی و تجهیزات اندازه‌گیری نصب می‌شوند. ظرفیت و تعداد پله‌های بانک خازنی با توجه به توان مصرفی، ضریب توان و میزان هارمونیک شبکه انتخاب می‌شود.

کاربردهای تابلو بانک خازنی

تابلوهای بانک خازنی در بسیاری از مراکز صنعتی و تجاری مورد استفاده قرار می‌گیرند، از جمله:

• کارخانه‌ها و خطوط تولید
• صنایع فولاد، سیمان و معدن
• مجتمع‌های تجاری و اداری
• بیمارستان‌ها
• مراکز داده (Data Center)
• تأسیسات ساختمانی
• ایستگاه‌های پمپاژ و تصفیه‌خانه‌ها

مزایای تابلو بانک خازنی

• اصلاح ضریب توان و کاهش توان راکتیو
• کاهش هزینه‌های برق و جلوگیری از جریمه ضریب توان
• کاهش جریان شبکه و افت ولتاژ
• افزایش ظرفیت قابل استفاده ترانسفورماتور و کابل‌ها
• افزایش راندمان تجهیزات الکتریکی
• افزایش طول عمر تجهیزات و کاهش تلفات انرژی

تابلوهای بانک خازنی به دو نوع بانک خازنی معمولی و بانک خازنی مجهز به راکتور (Detuned) تقسیم می‌شوند. در شبکه‌هایی که از تجهیزاتی مانند اینورترها، درایوهای کنترل دور (VFD) و سایر بارهای غیرخطی استفاده می‌شود، به‌کارگیری راکتور هارمونیک برای جلوگیری از تشدید هارمونیک‌ها و افزایش عمر خازن‌ها ضروری است. این تابلوها به‌صورت دیواری یا ایستاده طراحی و تولید می‌شوند و متناسب با نیاز هر پروژه قابلیت سفارشی‌سازی دارند.

تابلو ATS

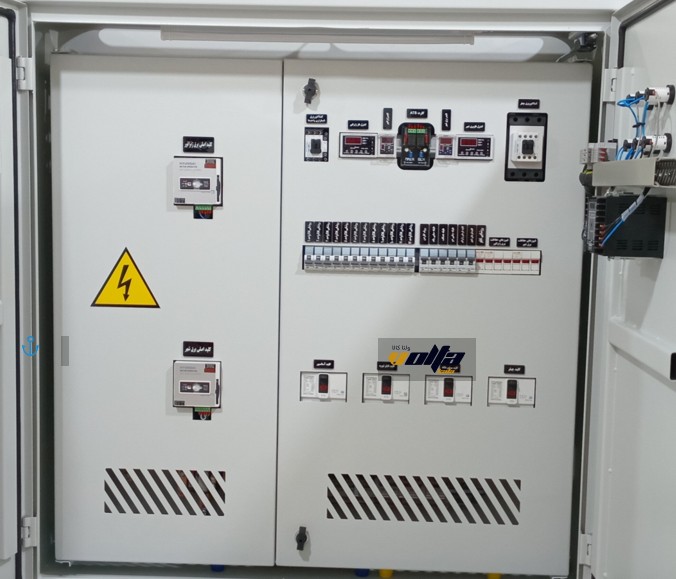

تابلو ATS (Automatic Transfer Switch) یا تابلو انتقال اتوماتیک برق، نوعی تابلو برق است که برای تغییر خودکار منبع تغذیه بین برق شهر و ژنراتور در زمان قطع یا وصل برق استفاده می‌شود. این تابلو بدون نیاز به دخالت اپراتور، در صورت قطع برق شبکه، ژنراتور را راه‌اندازی کرده و بار مصرفی را به آن منتقل می‌کند. پس از بازگشت برق شهر نیز بار را به‌صورت خودکار به شبکه اصلی بازگردانده و ژنراتور را خاموش می‌کند.

در تابلو ATS تجهیزاتی مانند کلید اتوماتیک (MCCB)، کلید انتقال اتوماتیک (ATS Controller)، کنتاکتور یا کلید موتوردار (Motorized Changeover Switch)، رله‌های حفاظتی، تایمرها، منبع تغذیه و تجهیزات اندازه‌گیری نصب می‌شوند. انتخاب تجهیزات بر اساس ظرفیت بار، نوع منبع تغذیه و شرایط بهره‌برداری انجام می‌شود.

کاربردهای تابلو ATS

تابلوهای ATS در مراکزی که قطع برق می‌تواند باعث اختلال یا خسارت شود، کاربرد گسترده‌ای دارند، از جمله:

• بیمارستان‌ها و مراکز درمانی
• مراکز داده (Data Center)
• بانک‌ها و مراکز مالی
• کارخانه‌ها و واحدهای صنعتی
• هتل‌ها
• فرودگاه‌ها
• ساختمان‌های تجاری و اداری
• مراکز مخابراتی

مزایای تابلو ATS

• انتقال خودکار بار بین برق شهر و ژنراتور
• کاهش زمان قطعی برق و جلوگیری از توقف تجهیزات
• افزایش پایداری و قابلیت اطمینان سیستم برق
• حذف نیاز به جابه‌جایی دستی منبع تغذیه
• حفاظت از تجهیزات در برابر قطع و وصل ناگهانی برق
• افزایش ایمنی و کاهش خطای انسانی

تابلوهای ATS بسته به نیاز پروژه با استفاده از کنتاکتورهای قدرت یا کلیدهای موتوردار (Motorized Changeover) طراحی و ساخته می‌شوند. این تابلوها قابلیت کنترل و مدیریت دیزل ژنراتور را نیز دارند و می‌توانند زمان راه‌اندازی، انتقال بار، بازگشت به برق شهر و خاموش شدن ژنراتور را به‌صورت کاملاً خودکار تنظیم کنند. استفاده از تابلو ATS در سیستم‌های برق اضطراری، باعث افزایش قابلیت اطمینان شبکه و تداوم تأمین برق مصرف‌کنندگان حساس می‌شود.

تابلو کنترل موتور (MCP)

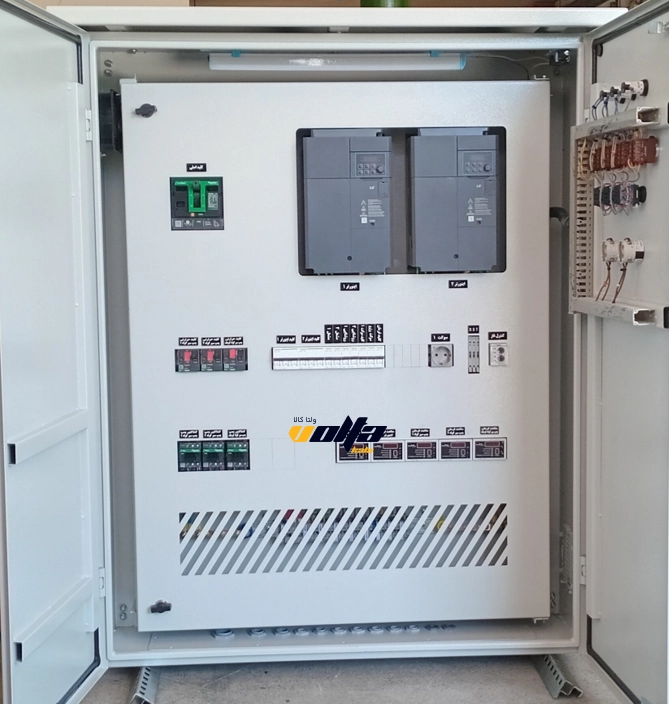

تابلو MCP (Motor Control Panel) یا تابلو کنترل موتور، نوعی تابلو برق صنعتی است که برای راه‌اندازی، کنترل، حفاظت و مدیریت عملکرد یک یا چند الکتروموتور طراحی می‌شود. این تابلو با استفاده از تجهیزات حفاظتی و کنترلی، عملکرد ایمن و مطمئن موتور را تضمین کرده و از آن در برابر اضافه‌بار، اتصال کوتاه، قطع یا افت فاز و سایر خطاهای الکتریکی محافظت می‌کند.

در تابلو MCP تجهیزاتی مانند کنتاکتور، بی‌متال، کلید محافظ موتور (MPCB)، کلید اتوماتیک (MCCB)، کلید مینیاتوری (MCB)، اینورتر (VFD)، سافت استارتر، رله‌های حفاظتی، تایمر، چراغ سیگنال و تجهیزات اندازه‌گیری نصب می‌شوند. انتخاب تجهیزات بر اساس توان موتور، نوع راه‌اندازی و شرایط بهره‌برداری انجام می‌شود.

کاربردهای تابلو MCP

تابلوهای MCP در صنایع مختلف برای کنترل موتورهای الکتریکی مورد استفاده قرار می‌گیرند، از جمله:

• پمپ‌ها و بوستر پمپ‌ها
• فن‌ها و هواسازها
• کمپرسورها
• نوار نقاله‌ها
• میکسرها و همزن‌های صنعتی
• ماشین‌آلات تولید و بسته‌بندی
• سیستم‌های تهویه مطبوع (HVAC)

مزایای تابلو MCP

• کنترل ایمن و مطمئن موتورهای الکتریکی
• حفاظت در برابر اضافه‌بار، اتصال کوتاه و قطع یا افت فاز
• کاهش استهلاک و افزایش عمر موتور
• سهولت در راه‌اندازی، توقف و عیب‌یابی
• امکان استفاده از اینورتر یا سافت استارتر برای کنترل سرعت و کاهش جریان راه‌اندازی
• کاهش هزینه‌های نگهداری و افزایش بهره‌وری تجهیزات

تابلوهای MCP بسته به نیاز پروژه به‌صورت دیواری یا ایستاده طراحی و ساخته می‌شوند و می‌توانند از روش‌های مختلف راه‌اندازی مانند مستقیم (DOL)، ستاره-مثلث، سافت استارتر یا اینورتر (VFD) پشتیبانی کنند. این تابلوها معمولاً برای کنترل یک موتور یا تعداد محدودی موتور به کار می‌روند و در پروژه‌های صنعتی، ساختمانی و تأسیساتی کاربرد گسترده‌ای دارند.



تابلو روشنایی

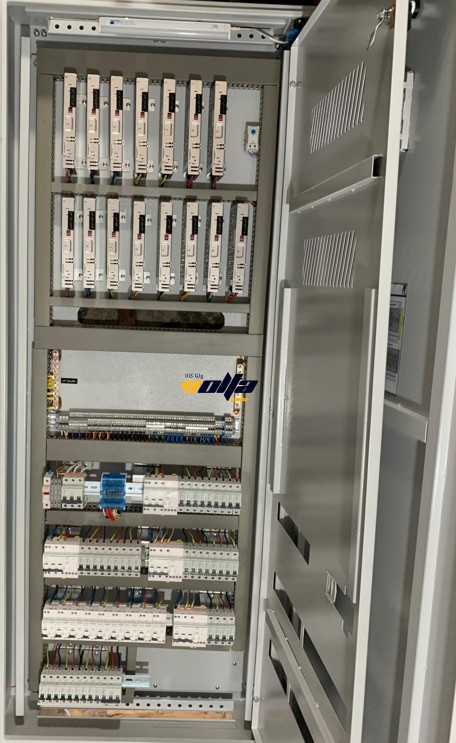

تابلو روشنایی (Lighting Panel) نوعی تابلو برق فشار ضعیف است که برای توزیع، کنترل و حفاظت مدارهای روشنایی در ساختمان‌های مسکونی، تجاری، اداری و صنعتی مورد استفاده قرار می‌گیرد. این تابلو با مدیریت مدارهای روشنایی، امکان کنترل ایمن و منظم چراغ‌ها و تجهیزات روشنایی را فراهم کرده و از آن‌ها در برابر اضافه‌بار، اتصال کوتاه و سایر خطاهای الکتریکی محافظت می‌کند.

در تابلو روشنایی تجهیزاتی مانند کلید مینیاتوری (MCB)، کلید محافظ جان (RCD/RCCB)، کلید اتوماتیک (MCCB)، کنتاکتور، تایمر، فتوسل، رله‌های کنترلی، شینه‌های مسی و تجهیزات اندازه‌گیری نصب می‌شوند. در پروژه‌های هوشمند نیز امکان استفاده از PLC، رله‌های هوشمند و سیستم‌های BMS برای کنترل روشنایی وجود دارد.

کاربردهای تابلو روشنایی

تابلوهای روشنایی در پروژه‌های مختلف مورد استفاده قرار می‌گیرند، از جمله:

• ساختمان‌های مسکونی
• مجتمع‌های تجاری و اداری
• کارخانه‌ها و کارگاه‌های صنعتی
• بیمارستان‌ها و مراکز درمانی
• مدارس و دانشگاه‌ها
• هتل‌ها و مراکز اقامتی
• پارک‌ها، محوطه‌ها و روشنایی معابر

مزایای تابلو روشنایی

• توزیع ایمن و منظم برق مدارهای روشنایی
• حفاظت از تجهیزات روشنایی در برابر اضافه‌بار و اتصال کوتاه
• سهولت در کنترل و مدیریت مدارهای روشنایی
• کاهش مصرف انرژی با استفاده از تایمر، فتوسل و سیستم‌های هوشمند
• افزایش ایمنی و کاهش احتمال بروز خطاهای الکتریکی
• سهولت در تعمیر، نگهداری و توسعه سیستم روشنایی

تابلوهای روشنایی به‌صورت روکار، توکار، دیواری و ایستاده طراحی و تولید می‌شوند و متناسب با تعداد مدارها، ظرفیت بار و نوع پروژه قابل سفارشی‌سازی هستند. این تابلوها نقش مهمی در افزایش ایمنی، مدیریت مصرف انرژی و بهره‌برداری بهینه از سیستم‌های روشنایی ایفا می‌کنند.

تابلو سنکرون ژنراتور

تابلو سنکرون ژنراتور (Generator Synchronizing Panel) نوعی تابلو برق صنعتی است که برای همگام‌سازی و اتصال دو یا چند ژنراتور یا ژنراتور با شبکه برق مورد استفاده قرار می‌گیرد. این تابلو با کنترل دقیق ولتاژ، فرکانس، توالی فاز و زاویه فاز، امکان اتصال ایمن منابع تولید برق را فراهم کرده و بار الکتریکی را به‌صورت متعادل بین ژنراتورها تقسیم می‌کند.

در تابلو سنکرون ژنراتور تجهیزاتی مانند کنترلر سنکرون ژنراتور، PLC، کلید هوایی (ACB)، کلید اتوماتیک (MCCB)، رله‌های حفاظتی، رله سنکرون چک (Synchronism Check Relay)، کنترلر اشتراک بار (Load Sharing Controller)، تجهیزات اندازه‌گیری و نمایشگر HMI نصب می‌شوند. انتخاب تجهیزات با توجه به تعداد ژنراتورها، ظرفیت سیستم و نوع بهره‌برداری انجام می‌شود.

کاربردهای تابلو سنکرون ژنراتور

تابلوهای سنکرون ژنراتور در پروژه‌هایی که نیاز به تأمین برق پایدار و بدون وقفه دارند، استفاده می‌شوند، از جمله:

• نیروگاه‌های مقیاس کوچک
• بیمارستان‌ها
• مراکز داده (Data Center)
• صنایع نفت، گاز و پتروشیمی
• کارخانه‌های بزرگ
• فرودگاه‌ها
• مراکز مخابراتی
• مجتمع‌های تجاری و اداری

مزایای تابلو سنکرون ژنراتور

• سنکرون‌سازی خودکار ژنراتورها با یکدیگر یا با شبکه برق
• تقسیم متعادل بار بین ژنراتورها (Load Sharing)
• افزایش قابلیت اطمینان سیستم تأمین برق
• کاهش استهلاک و افزایش عمر ژنراتورها
• امکان افزایش ظرفیت تولید برق با اضافه کردن ژنراتورهای جدید
• کاهش زمان قطعی و افزایش پایداری شبکه برق

تابلوهای سنکرون ژنراتور به‌صورت دیواری یا ایستاده طراحی و تولید می‌شوند و قابلیت کنترل هم‌زمان چندین دیزل ژنراتور را دارند. این تابلوها می‌توانند عملکرد ژنراتورها را به‌صورت کاملاً خودکار مدیریت کرده، بار را بین آن‌ها توزیع کنند و در صورت خروج یکی از ژنراتورها از مدار، سایر ژنراتورها را بدون ایجاد وقفه وارد مدار نمایند. استفاده از تابلو سنکرون ژنراتور در مراکز حساس، موجب افزایش پایداری شبکه و بهره‌وری سیستم تولید برق می‌شود.

جدول ۲: مقایسه انواع تابلو برق از نظر کنترل

نوع تابلو	مهم‌ترین مزیت	مناسب برای
MCC	کنترل چندین موتور	صنایع بزرگ
MCP	کنترل یک موتور	ماشین‌آلات
PLC	کنترل هوشمند	اتوماسیون
ATS	برق اضطراری	مراکز حساس

تابلو برق فشار متوسط

تابلو برق فشار متوسط (Medium Voltage Switchgear یا MV Switchgear) نوعی تابلو برق است که برای کنترل، حفاظت، قطع و وصل و توزیع انرژی الکتریکی در شبکه‌های ۱ تا ۳۶ کیلوولت مورد استفاده قرار می‌گیرد. این تابلوها نقش مهمی در انتقال ایمن برق بین پست‌های توزیع، ترانسفورماتورها، ژنراتورها و مصرف‌کننده‌های صنعتی داشته و از تجهیزات شبکه در برابر اتصال کوتاه، اضافه‌جریان و سایر خطاهای الکتریکی محافظت می‌کنند.

در تابلو برق فشار متوسط تجهیزاتی مانند دژنکتور خلأ (VCB)، سکسیونر (Disconnector)، کلید ارت (Earthing Switch)، ترانس جریان (CT)، ترانس ولتاژ (VT/PT)، رله‌های حفاظتی، شینه‌های فشار متوسط، برقگیر (Surge Arrester) و تجهیزات اندازه‌گیری نصب می‌شوند. انتخاب تجهیزات بر اساس سطح ولتاژ، جریان نامی، قدرت اتصال کوتاه و شرایط بهره‌برداری انجام می‌شود.

کاربردهای تابلو برق فشار متوسط

تابلوهای فشار متوسط در پروژه‌های مختلف مورد استفاده قرار می‌گیرند، از جمله:

• پست‌های توزیع برق
• نیروگاه‌ها
• صنایع نفت، گاز و پتروشیمی
• کارخانه‌های فولاد، سیمان و معدن
• مراکز داده (Data Center)
• فرودگاه‌ها و مترو
• مجتمع‌های صنعتی بزرگ
• نیروگاه‌های خورشیدی و بادی

مزایای تابلو برق فشار متوسط

• کنترل و توزیع ایمن انرژی در شبکه‌های فشار متوسط
• حفاظت از تجهیزات در برابر اتصال کوتاه، اضافه‌جریان و خطاهای شبکه
• افزایش قابلیت اطمینان و پایداری سیستم برق
• کاهش زمان خاموشی و تسهیل عیب‌یابی
• امکان بهره‌برداری و تعمیرات ایمن
• قابلیت توسعه و اتصال فیدرهای جدید

تابلوهای برق فشار متوسط در انواع AIS (عایق هوا) و GIS (عایق گاز SF₆) طراحی و تولید می‌شوند و بسته به نیاز پروژه می‌توانند به‌صورت کشویی (Withdrawable) یا ثابت (Fixed) باشند. این تابلوها مطابق استانداردهای بین‌المللی مانند IEC 62271 ساخته می‌شوند و در تأمین برق ایمن و پایدار برای شبکه‌های صنعتی و توزیع، نقش اساسی دارند.

تابلو برق فشار قوی

تابلو برق فشار قوی (High Voltage Switchgear یا HV Switchgear) نوعی تابلو برق است که برای کنترل، حفاظت، قطع و وصل و انتقال انرژی الکتریکی در شبکه‌های با ولتاژ بیش از ۳۶ کیلوولت مورد استفاده قرار می‌گیرد. این تابلوها در پست‌های انتقال برق، نیروگاه‌ها و شبکه‌های سراسری نقش مهمی در حفظ پایداری شبکه و حفاظت از تجهیزات در برابر خطاهای الکتریکی دارند.

در تابلو برق فشار قوی تجهیزاتی مانند دژنکتور (Circuit Breaker)، سکسیونر (Disconnector)، کلید ارت (Earthing Switch)، ترانس جریان (CT)، ترانس ولتاژ (VT/PT)، برقگیر (Surge Arrester)، رله‌های حفاظتی، شینه‌های فشار قوی و تجهیزات اندازه‌گیری نصب می‌شوند. انتخاب تجهیزات با توجه به سطح ولتاژ، جریان نامی، قدرت اتصال کوتاه و شرایط بهره‌برداری انجام می‌شود.

کاربردهای تابلو برق فشار قوی

تابلوهای برق فشار قوی در پروژه‌های بزرگ انتقال و توزیع برق استفاده می‌شوند، از جمله:

• پست‌های انتقال برق
• نیروگاه‌های حرارتی، برق‌آبی، خورشیدی و بادی
• شبکه‌های انتقال برق سراسری
• صنایع بزرگ فولاد، معدن و پتروشیمی
• ایستگاه‌های فوق توزیع
• پروژه‌های زیرساختی و صنعتی بزرگ

مزایای تابلو برق فشار قوی

• کنترل و انتقال ایمن انرژی در شبکه‌های فشار قوی
• حفاظت از تجهیزات در برابر اتصال کوتاه، اضافه‌جریان و خطاهای شبکه
• افزایش پایداری و قابلیت اطمینان شبکه برق
• کاهش احتمال خاموشی و خسارت به تجهیزات
• امکان بهره‌برداری و تعمیرات ایمن
• قابلیت توسعه و اتصال فیدرهای جدید

تابلوهای برق فشار قوی در انواع AIS (Air Insulated Switchgear) و GIS (Gas Insulated Switchgear) طراحی و تولید می‌شوند. این تابلوها مطابق استانداردهای بین‌المللی مانند IEC 62271 ساخته شده و برای بهره‌برداری در شبکه‌های انتقال و فوق توزیع برق به کار می‌روند. استفاده از تابلوهای فشار قوی با طراحی استاندارد، نقش مهمی در افزایش ایمنی، کاهش تلفات انرژی و پایداری شبکه‌های برق دارد.

جدول ۳: انواع تابلو از نظر ولتاژ

نوع تابلو	محدوده ولتاژ
فشار ضعیف	تا 1000 ولت AC
فشار متوسط	1 تا 36 کیلوولت
فشار قوی	بیش از 36 کیلوولت

انواع تابلو برق از نظر محل نصب

تابلوهای برق از نظر محل نصب و نحوه استقرار، به انواع مختلفی تقسیم می‌شوند. انتخاب نوع تابلو به فضای نصب، شرایط محیطی، میزان دسترسی و نیاز پروژه بستگی دارد.

تابلو برق دیواری

تابلو برق دیواری به‌صورت مستقیم روی دیوار نصب می‌شود و برای پروژه‌هایی با فضای محدود گزینه مناسبی است. این نوع تابلو بیشتر در ساختمان‌های مسکونی، تجاری، اداری و تأسیسات سبک مورد استفاده قرار می‌گیرد.

تابلو برق ایستاده

تابلو برق ایستاده روی زمین نصب می‌شود و به دلیل فضای داخلی بیشتر، امکان نصب تجهیزات متعدد را فراهم می‌کند. این تابلو در کارخانه‌ها، نیروگاه‌ها، اتاق‌های برق و پروژه‌های صنعتی کاربرد گسترده‌ای دارد.

تابلو برق روکار

تابلو برق روکار بدون ایجاد حفره در دیوار، روی سطح نصب می‌شود و نصب و تعمیرات آن بسیار آسان است. این نوع تابلو در کارگاه‌ها، پارکینگ‌ها، انبارها و محیط‌های صنعتی و تجاری کاربرد دارد.

تابلو برق توکار

تابلو برق توکار داخل دیوار نصب می‌شود و تنها درب آن در معرض دید قرار می‌گیرد. این نوع تابلو علاوه بر اشغال فضای کمتر، ظاهر زیباتری دارد و بیشتر در ساختمان‌های مسکونی، اداری و مراکز تجاری استفاده می‌شود.

تابلو برق فضای داخلی (Indoor)

تابلوهای فضای داخلی برای نصب در محیط‌های سرپوشیده طراحی شده‌اند و در برابر عواملی مانند بارندگی، گردوغبار شدید و تابش مستقیم خورشید مقاومت محدودی دارند. این تابلوها معمولاً در اتاق برق، موتورخانه و سالن‌های صنعتی نصب می‌شوند.

تابلو برق فضای باز (Outdoor)

تابلوهای فضای باز برای نصب در محیط‌های خارجی طراحی می‌شوند و دارای بدنه مقاوم و درجه حفاظت IP مناسب در برابر باران، گردوغبار، رطوبت و تغییرات دمایی هستند. این تابلوها در پست‌های برق، کارخانه‌ها، پروژه‌های عمرانی، نیروگاه‌ها و تأسیسات شهری کاربرد دارند.

مزایای انتخاب صحیح محل نصب تابلو برق

• افزایش ایمنی و حفاظت از تجهیزات الکتریکی
• بهبود دسترسی برای تعمیر و نگهداری
• افزایش طول عمر تجهیزات
• کاهش هزینه‌های بهره‌برداری
• بهبود عملکرد و قابلیت اطمینان سیستم برق

انتخاب محل نصب مناسب برای تابلو برق باید با توجه به شرایط محیطی، درجه حفاظت (IP)، ظرفیت تجهیزات، فضای در دسترس و الزامات استانداردهای برق انجام شود تا عملکرد ایمن و پایدار سیستم تضمین گردد.

انواع تابلو برق از نظر ساختار

تابلوهای برق از نظر ساختار و نحوه طراحی بدنه، به انواع مختلفی تقسیم می‌شوند. انتخاب ساختار مناسب به عواملی مانند نوع پروژه، ظرفیت تجهیزات، سهولت تعمیر و نگهداری، شرایط بهره‌برداری و الزامات ایمنی بستگی دارد.

تابلو برق ثابت (Fixed Type)

در تابلو برق ثابت، تمامی تجهیزات به‌صورت دائمی روی بدنه یا سینی نصب می‌شوند و برای تعمیر یا تعویض تجهیزات معمولاً نیاز به قطع برق و باز کردن اتصالات وجود دارد. این نوع تابلو به دلیل ساختار ساده و هزینه مناسب، در بسیاری از پروژه‌های صنعتی و ساختمانی مورد استفاده قرار می‌گیرد.

تابلو برق کشویی (Withdrawable Type)

تابلو برق کشویی دارای فیدرهای قابل جابه‌جایی است و هر واحد به‌صورت کشو از تابلو خارج می‌شود. این ویژگی باعث می‌شود تعمیر یا تعویض تجهیزات با سرعت بیشتر و بدون خاموش کردن کل سیستم انجام شود. تابلوهای کشویی معمولاً در صنایع بزرگ، نیروگاه‌ها و مراکز حساس استفاده می‌شوند.

تابلو برق ماژولار (Modular Type)

تابلو برق ماژولار از بخش‌ها یا ماژول‌های مجزا تشکیل شده است و امکان توسعه، تغییر یا اضافه کردن تجهیزات را به‌سادگی فراهم می‌کند. این ساختار انعطاف‌پذیری بالایی داشته و برای پروژه‌هایی که احتمال توسعه در آینده وجود دارد، گزینه مناسبی محسوب می‌شود.

تابلو برق سلولی (Compartment Type)

در تابلو برق سلولی، تجهیزات در محفظه‌های جداگانه قرار می‌گیرند تا در صورت بروز خطا، از گسترش آن به سایر بخش‌ها جلوگیری شود. این ساختار ایمنی بالایی داشته و بیشتر در تابلوهای صنعتی و فشار متوسط مورد استفاده قرار می‌گیرد.

مزایای انتخاب ساختار مناسب تابلو برق

• افزایش ایمنی تجهیزات و اپراتورها
• سهولت در تعمیر و نگهداری
• کاهش زمان خاموشی سیستم
• امکان توسعه و ارتقای تجهیزات
• افزایش قابلیت اطمینان و بهره‌وری سیستم برق
• کاهش هزینه‌های نگهداری در بلندمدت

انتخاب ساختار مناسب تابلو برق باید بر اساس نوع کاربرد، ظرفیت سیستم، سطح ولتاژ، شرایط بهره‌برداری و الزامات استانداردهای فنی انجام شود تا علاوه بر تأمین ایمنی، عملکرد مطمئن و بهره‌برداری آسان از تجهیزات نیز تضمین شود.

نکات مهم در طراحی و ساخت تابلو برق

طراحی و ساخت تابلو برق باید بر اساس استانداردهای فنی، شرایط بهره‌برداری و نیازهای پروژه انجام شود تا علاوه بر تأمین ایمنی، عملکرد پایدار و عمر مفید تجهیزات نیز تضمین گردد. رعایت اصول مهندسی در انتخاب تجهیزات، جانمایی مناسب و اجرای صحیح سیم‌کشی، نقش مهمی در افزایش قابلیت اطمینان تابلو برق دارد.

انتخاب تجهیزات استاندارد

استفاده از کلیدهای حفاظتی، کنتاکتورها، رله‌ها و سایر تجهیزات باکیفیت و دارای استانداردهای معتبر، باعث افزایش ایمنی، کاهش خرابی و بهبود عملکرد تابلو برق می‌شود.

محاسبه صحیح ظرفیت تجهیزات

ظرفیت تجهیزات باید بر اساس جریان نامی، توان مصرفی، قدرت اتصال کوتاه و شرایط بار انتخاب شود تا از بروز اضافه‌بار و آسیب به تجهیزات جلوگیری شود.

رعایت استانداردهای بین‌المللی

طراحی و ساخت تابلو برق باید مطابق استانداردهای IEC 61439، IEC 60204 و سایر استانداردهای مرتبط انجام شود تا الزامات ایمنی و عملکردی به‌طور کامل رعایت شوند.

تهویه و دفع حرارت مناسب

تولید گرما در تجهیزات الکتریکی امری طبیعی است؛ بنابراین استفاده از فن، فیلتر، دریچه تهویه یا سیستم خنک‌کننده متناسب با شرایط محیطی، از افزایش دمای داخل تابلو و کاهش عمر تجهیزات جلوگیری می‌کند.

سیم‌کشی و جانمایی اصولی تجهیزات

رعایت فاصله مناسب بین تجهیزات، تفکیک مدارهای قدرت و فرمان، استفاده از داکت و شماره‌گذاری سیم‌ها، باعث سهولت در نصب، عیب‌یابی و تعمیرات می‌شود.

انتخاب درجه حفاظت (IP) مناسب

درجه حفاظت تابلو باید با توجه به محل نصب، میزان گردوغبار، رطوبت و شرایط محیطی انتخاب شود تا تجهیزات در برابر عوامل خارجی محافظت شوند.

سیستم ارتینگ و ایمنی

اجرای صحیح سیستم ارت (Earth)، اتصال مناسب بدنه تابلو و رعایت الزامات حفاظتی، خطر برق‌گرفتگی و آسیب به تجهیزات را به حداقل می‌رساند.

امکان توسعه و تعمیرات

در طراحی تابلو برق بهتر است فضای کافی برای توسعه آینده، نصب تجهیزات جدید و انجام تعمیرات در نظر گرفته شود تا در صورت افزایش ظرفیت سیستم، نیاز به تعویض کامل تابلو نباشد.

آزمایش و کنترل کیفیت

پس از مونتاژ، انجام تست‌های الکتریکی، تست عایقی، تست عملکرد تجهیزات، بررسی اتصالات و کنترل نهایی ضروری است تا از عملکرد صحیح و ایمن تابلو برق اطمینان حاصل شود.

مزایای رعایت اصول طراحی و ساخت تابلو برق

• افزایش ایمنی کاربران و تجهیزات
• افزایش طول عمر و قابلیت اطمینان سیستم
• کاهش احتمال خرابی و توقف تجهیزات
• سهولت در بهره‌برداری، نگهداری و تعمیرات
• کاهش هزینه‌های تعمیر و مصرف انرژی
• بهبود عملکرد و راندمان سیستم برق

رعایت این نکات در طراحی و ساخت تابلو برق، علاوه بر افزایش کیفیت و ایمنی، باعث بهره‌برداری مطمئن، کاهش هزینه‌های نگهداری و افزایش عمر مفید تجهیزات خواهد شد.

استانداردهای تابلو برق

رعایت استانداردهای تابلو برق یکی از مهم‌ترین عوامل در ایمنی، کیفیت، قابلیت اطمینان و عملکرد صحیح سیستم‌های الکتریکی است. این استانداردها الزامات مربوط به طراحی، ساخت، مونتاژ، آزمون و بهره‌برداری از تابلوهای برق را مشخص می‌کنند و باعث افزایش ایمنی تجهیزات و کاربران می‌شوند.

استاندارد IEC 61439

IEC 61439 مهم‌ترین استاندارد بین‌المللی برای طراحی و ساخت تابلوهای برق فشار ضعیف است. این استاندارد الزامات مربوط به طراحی، آزمون‌های حرارتی، استحکام مکانیکی، عایق‌بندی، حفاظت در برابر اتصال کوتاه و عملکرد تجهیزات را تعیین می‌کند.

استاندارد IEC 62271

IEC 62271 به تابلوهای برق فشار متوسط و فشار قوی اختصاص دارد و الزامات مربوط به تجهیزات کلیدزنی، حفاظت، تست‌های عملکردی، ایمنی و بهره‌برداری از تابلوهای فشار متوسط و فشار قوی را مشخص می‌کند.

استاندارد IEC 60204

این استاندارد مربوط به ایمنی تجهیزات الکتریکی ماشین‌آلات صنعتی است و در طراحی تابلوهای کنترل ماشین‌آلات، تابلوهای PLC و تابلوهای MCC کاربرد گسترده‌ای دارد.

استاندارد IEC 60529

IEC 60529 درجه حفاظت IP (Ingress Protection) را تعریف می‌کند و میزان مقاومت تابلو برق در برابر نفوذ گردوغبار، آب و اجسام خارجی را مشخص می‌کند.

استاندارد IEC 60947

این استاندارد الزامات مربوط به تجهیزات کلیدزنی و کنترل فشار ضعیف مانند کلید اتوماتیک (MCCB)، کلید مینیاتوری (MCB)، کنتاکتور و سایر تجهیزات حفاظتی را تعیین می‌کند.

استاندارد IEC 60269

این استاندارد به فیوزهای فشار ضعیف اختصاص دارد و ویژگی‌های فنی، عملکرد و الزامات ایمنی انواع فیوزها را مشخص می‌کند.

استاندارد IEC 60076

این استاندارد مربوط به ترانسفورماتورهای قدرت و توزیع است و در طراحی تابلوهای مرتبط با ترانسفورماتورها مورد توجه قرار می‌گیرد.

اهمیت رعایت استانداردهای تابلو برق

• افزایش ایمنی کاربران و تجهیزات
• کاهش خطر اتصال کوتاه و آتش‌سوزی
• افزایش قابلیت اطمینان سیستم برق
• بهبود کیفیت ساخت و عملکرد تابلو
• تسهیل فرآیند بازرسی و بهره‌برداری
• افزایش طول عمر تجهیزات و کاهش هزینه‌های نگهداری

استفاده از استانداردهای معتبر بین‌المللی در طراحی و ساخت تابلو برق، علاوه بر تضمین کیفیت و ایمنی، باعث انطباق محصولات با الزامات فنی پروژه‌های صنعتی، ساختمانی و تأسیساتی شده و بهره‌برداری مطمئن و پایدار از سیستم‌های الکتریکی را فراهم می‌کند.

نکات مهم هنگام خرید تابلو برق

انتخاب تابلو برق مناسب تأثیر مستقیمی بر ایمنی، عملکرد و طول عمر سیستم برق دارد. پیش از خرید، باید عواملی مانند نوع کاربرد، ظرفیت تجهیزات، کیفیت ساخت و استانداردهای مورد استفاده را بررسی کنید تا تابلویی متناسب با نیاز پروژه انتخاب شود.

نوع تابلو برق را مشخص کنید

پیش از خرید، نوع تابلو مورد نیاز مانند تابلو توزیع، تابلو MCC، تابلو PLC، تابلو بانک خازنی، تابلو ATS یا تابلو روشنایی را بر اساس کاربرد پروژه انتخاب کنید.

به کیفیت تجهیزات داخلی توجه کنید

استفاده از کلیدهای حفاظتی، کنتاکتورها، رله‌ها و سایر تجهیزات از برندهای معتبر، باعث افزایش ایمنی، کاهش خرابی و افزایش عمر مفید تابلو برق می‌شود.

ظرفیت و مشخصات فنی را بررسی کنید

ظرفیت تابلو باید متناسب با ولتاژ، جریان نامی، توان مصرفی، تعداد فیدرها و قدرت اتصال کوتاه انتخاب شود تا پاسخگوی نیاز فعلی و توسعه احتمالی آینده باشد.

درجه حفاظت (IP) مناسب را انتخاب کنید

در صورتی که تابلو در محیط‌های مرطوب، پرگردوغبار یا فضای باز نصب می‌شود، باید درجه حفاظت IP متناسب با شرایط محیطی انتخاب شود.

استانداردهای ساخت را بررسی کنید

اطمینان حاصل کنید که تابلو برق مطابق استانداردهای IEC طراحی و ساخته شده باشد تا از نظر ایمنی و عملکرد، الزامات فنی را برآورده کند.

کیفیت بدنه و مونتاژ را ارزیابی کنید

جنس بدنه، کیفیت رنگ، استحکام سازه، نحوه سیم‌کشی، شینه‌بندی و مونتاژ تجهیزات از عوامل مهمی هستند که بر دوام و عملکرد تابلو تأثیر می‌گذارند.

امکان توسعه در آینده را در نظر بگیرید

اگر احتمال افزایش ظرفیت یا اضافه شدن تجهیزات وجود دارد، تابلویی را انتخاب کنید که فضای کافی برای توسعه و نصب تجهیزات جدید داشته باشد.

خدمات پس از فروش و گارانتی

خرید تابلو برق از تولیدکنندگان یا تأمین‌کنندگان معتبر که گارانتی، خدمات پس از فروش و پشتیبانی فنی ارائه می‌دهند، ریسک خرابی و هزینه‌های نگهداری را کاهش می‌دهد.

مزایای انتخاب صحیح تابلو برق

• افزایش ایمنی تجهیزات و کاربران
• بهبود عملکرد و پایداری سیستم برق
• کاهش هزینه‌های تعمیر و نگهداری
• افزایش طول عمر تجهیزات
• سهولت در بهره‌برداری و توسعه سیستم
• صرفه‌جویی در هزینه‌های بلندمدت

با در نظر گرفتن این نکات، می‌توانید تابلو برقی متناسب با نیاز پروژه، شرایط محیطی و استانداردهای فنی انتخاب کنید و از عملکرد ایمن، پایدار و اقتصادی سیستم برق در بلندمدت اطمینان داشته باشید.

قیمت تابلو برق

قیمت تابلو برق به عوامل مختلفی مانند نوع تابلو، ظرفیت، ابعاد، تجهیزات داخلی، برند قطعات، درجه حفاظت (IP)، سطح ولتاژ و سفارشی‌سازی بستگی دارد. به همین دلیل، معمولاً امکان اعلام یک قیمت ثابت برای تمامی تابلوهای برق وجود ندارد و هر پروژه بر اساس نیازهای فنی قیمت‌گذاری می‌شود.

عوامل مؤثر بر قیمت تابلو برق

• نوع تابلو برق (تابلو توزیع، MCC، PLC، بانک خازنی، ATS، فشار متوسط و …)
• ابعاد و جنس بدنه
• ظرفیت جریان و تعداد فیدرها
• نوع و برند تجهیزات داخلی
• درجه حفاظت (IP) و شرایط محیط نصب
• سطح ولتاژ و توان مورد نیاز
• نوع مونتاژ و میزان سفارشی‌سازی
• هزینه طراحی، سیم‌کشی و تست نهایی

چگونه قیمت تابلو برق محاسبه می‌شود؟

برای برآورد قیمت، معمولاً اطلاعات زیر بررسی می‌شود:

• نقشه تک‌خطی (Single Line Diagram)
• لیست تجهیزات مورد نیاز
• ظرفیت و جریان نامی تابلو
• نوع کاربرد و محل نصب
• استانداردهای مورد نیاز پروژه

چگونه بهترین تابلو برق را با قیمت مناسب انتخاب کنیم؟

هنگام خرید تابلو برق، تنها قیمت را ملاک قرار ندهید. استفاده از تجهیزات استاندارد، طراحی مهندسی، مونتاژ اصولی و خدمات پس از فروش مناسب در بلندمدت باعث کاهش هزینه‌های تعمیر، افزایش ایمنی و طول عمر بیشتر تجهیزات خواهد شد. همچنین کیفیت قطعات و میزان سفارشی‌سازی، از مهم‌ترین عوامل تعیین‌کننده قیمت نهایی هستند.

استعلام قیمت تابلو برق

برای دریافت قیمت دقیق تابلو برق، لازم است مشخصات فنی پروژه شامل نوع تابلو، ولتاژ، جریان، تعداد فیدرها، تجهیزات مورد نیاز و محل نصب مشخص شود. پس از بررسی این اطلاعات، می‌توان مناسب‌ترین تابلو برق را با بهترین قیمت و مطابق با نیاز پروژه پیشنهاد داد

سوالات متداول

تابلو برق چیست و چه کاربردی دارد؟

تابلو برق مجموعه‌ای از تجهیزات الکتریکی است که برای توزیع، کنترل، حفاظت و مدیریت انرژی الکتریکی در ساختمان‌ها، صنایع و تأسیسات مختلف استفاده می‌شود.

انواع تابلو برق کدام‌اند؟

تابلوهای برق در انواع مختلفی مانند تابلو توزیع، تابلو MCC، تابلو PLC، تابلو بانک خازنی، تابلو ATS، تابلو روشنایی، تابلو فشار ضعیف، تابلو فشار متوسط و تابلو فشار قوی طراحی و تولید می‌شوند.

تفاوت تابلو برق فشار ضعیف و فشار متوسط چیست؟

تابلوهای فشار ضعیف معمولاً برای ولتاژهای تا 1000 ولت استفاده می‌شوند، در حالی که تابلوهای فشار متوسط برای شبکه‌های 1 تا 36 کیلوولت کاربرد دارند و از تجهیزات حفاظتی و کلیدزنی متفاوتی بهره می‌برند.

چگونه تابلو برق مناسب انتخاب کنیم؟

برای انتخاب تابلو برق باید عواملی مانند نوع کاربرد، جریان و ولتاژ مورد نیاز، تعداد فیدرها، شرایط محیطی، درجه حفاظت (IP) و استانداردهای فنی را در نظر بگیرید.

چه تجهیزاتی داخل تابلو برق نصب می‌شود؟

بسته به نوع تابلو، تجهیزاتی مانند کلید اتوماتیک، کلید مینیاتوری، کنتاکتور، بی‌متال، رله‌های حفاظتی، PLC، اینورتر، سافت استارتر، شینه، ترمینال و تجهیزات اندازه‌گیری در داخل تابلو برق نصب می‌شوند.

تابلو برق سفارشی چیست؟

تابلو برق سفارشی بر اساس مشخصات فنی، ظرفیت، نوع تجهیزات و نیازهای پروژه طراحی و ساخته می‌شود و بهترین گزینه برای پروژه‌های صنعتی و تأسیساتی است.

قیمت تابلو برق چگونه محاسبه می‌شود؟

قیمت تابلو برق به عواملی مانند نوع تابلو، ابعاد، ظرفیت، تجهیزات داخلی، برند قطعات، درجه حفاظت (IP) و میزان سفارشی‌سازی بستگی دارد و پس از بررسی مشخصات پروژه تعیین می‌شود.

تابلو برق باید چه استانداردهایی داشته باشد؟

تابلو برق باید مطابق استانداردهای معتبر مانند IEC 61439 برای تابلوهای فشار ضعیف و IEC 62271 برای تابلوهای فشار متوسط و فشار قوی طراحی و ساخته شود تا ایمنی و عملکرد مطلوب آن تضمین گردد.

هر چند وقت یک‌بار باید تابلو برق سرویس شود؟

بازرسی دوره‌ای تابلو برق معمولاً هر ۶ تا ۱۲ ماه یک‌بار، بسته به شرایط محیطی و میزان استفاده، توصیه می‌شود. این سرویس شامل بررسی اتصالات، تمیزکاری، تست تجهیزات حفاظتی و کنترل دمای تجهیزات است.

آیا امکان ساخت تابلو برق مطابق نیاز پروژه وجود دارد؟

بله، انواع تابلو برق را می‌توان بر اساس نقشه‌های فنی، ظرفیت مورد نیاز، نوع تجهیزات و شرایط بهره‌برداری طراحی و تولید کرد تا کاملاً با نیاز پروژه مطابقت داشته باشد.

جمع‌بندی

تابلو برق یکی از مهم‌ترین اجزای هر سیستم الکتریکی است که وظیفه توزیع، کنترل، حفاظت و مدیریت انرژی الکتریکی را بر عهده دارد. انتخاب صحیح نوع تابلو، استفاده از تجهیزات استاندارد و رعایت اصول طراحی و ساخت، تأثیر مستقیمی بر ایمنی، بهره‌وری و طول عمر تجهیزات خواهد داشت.

امروزه تابلوهای برق در انواع مختلفی مانند تابلو توزیع، تابلو MCC، تابلو PLC، تابلو بانک خازنی، تابلو ATS، تابلو روشنایی، تابلوهای فشار ضعیف، فشار متوسط و فشار قوی طراحی و تولید می‌شوند تا پاسخگوی نیازهای متنوع پروژه‌های مسکونی، تجاری و صنعتی باشند. هر یک از این تابلوها با توجه به نوع کاربرد، تجهیزات داخلی و شرایط بهره‌برداری، نقش مهمی در تأمین برق مطمئن و پایدار ایفا می‌کنند.

در زمان خرید تابلو برق، علاوه بر قیمت، باید عواملی مانند کیفیت تجهیزات، استانداردهای ساخت، درجه حفاظت (IP)، ظرفیت سیستم و خدمات پس از فروش را نیز در نظر گرفت. استفاده از تابلو برق استاندارد و متناسب با نیاز پروژه، علاوه بر کاهش هزینه‌های نگهداری، موجب افزایش ایمنی، کاهش توقف تجهیزات و بهبود عملکرد سیستم برق خواهد شد.

اگر برای پروژه خود به مشاوره، طراحی، ساخت یا خرید تابلو برق نیاز دارید، کارشناسان ولتاکالا می‌توانند با بررسی مشخصات فنی پروژه، مناسب‌ترین راهکار را متناسب با نیاز و بودجه شما ارائه دهند. این موضوع علاوه بر انتخاب صحیح تجهیزات، به افزایش بهره‌وری، کاهش هزینه‌های بلندمدت و اطمینان از عملکرد پایدار سیستم برق کمک می‌کند.
