مرکز تخصصی خرید کلیدهای اتوماتیک فشار ضعیف (ACB & MCCB)

راهکار صحیح و انتخاب محصول مناسب در شبکه‌های توزیع و تابلوهای برق فشار ضعیف از اهمیت فنی و اقتصادی بسیار بالایی برخوردار است.

اصلی نیروگاه‌ها و کارخانجات تا مدارهای فرعی ساختمان‌ها، به تجهیزات حفاظتی متکی است. در میان این تجهیزات، کلیدهای اتوماتیک فشار ضعیف، به ویژه کلید هوایی (ACB) و کلید اتوماتیک قالبی (MCCB)، نقش محوری ایفا می‌کنند. Voltaka.com به عنوان یک مرکز تخصصی و تامین‌کننده مستقیم، متعهد به ارائه این تجهیزات حیاتی با بالاترین کیفیت و اصالت برند است.

ACB در مقابل MCCB: انتخاب صحیح برای سیستم شما

انتخاب صحیح بین ACB و MCCB نیازمند درک دقیق از محدودیت‌های جریان، قابلیت‌های حفاظتی و محل نصب تجهیز است. این دو گروه، اگرچه هر دو وظیفه حفاظت از مدار را بر عهده دارند، در ظرفیت و پیچیدگی با یکدیگر تفاوت‌های اساسی دارند.

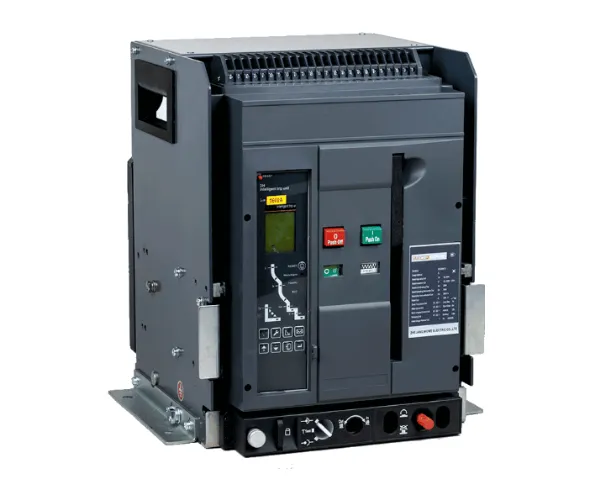

کلید هوایی (Air Circuit Breaker – ACB): حفاظت اصلی و جریان‌های بالا

کلیدهای هوایی معمولاً برای حفاظت از مدارهایی با جریان اسمی بسیار بالا (معمولاً بالاتر از 800 آمپر) و به عنوان بریکر اصلی (Main Breaker) در تابلوهای فشار ضعیف اصلی به کار می‌روند. ویژگی متمایز ACB قابلیت تنظیم بسیار دقیق رنج حفاظتی (Trip Unit) و مکانیزم عملکرد سریع در برابر اتصال کوتاه است. این کلیدها با توجه به ساختارشان، قابلیت قطع جریان‌های بسیار بزرگ را در زمان قطع نهایی دارند.

کلید اتوماتیک (Molded Case Circuit Breaker – MCCB): انعطاف‌پذیری در مدارهای فرعی

کلیدهای MCCB برای محافظت از مدارهای فرعی، خطوط توزیع، و تجهیزات حساس‌تر طراحی شده‌اند. دامنه جریان اسمی آن‌ها معمولاً از 100 آمپر تا 2500 آمپر متغیر است. اغلب MCCB‌ها دارای واحد تریپ (Trip Unit) قابل تنظیم هستند که امکان سفارشی‌سازی دقیق منحنی‌های حفاظتی (مانند تنظیمات حرارتی و مغناطیسی) را فراهم می‌آورد تا از ادوات پایین‌دستی محافظت شود.

مزایای خرید از تامین‌کننده تخصصی ولتاکالا

در بازار تجهیزات الکتریکی، اصالت کالا و پشتیبانی فنی از اهمیت بالایی برخوردار است. ولتاکالا با تمرکز بر تامین مستقیم، اطمینان از عملکرد تجهیزات شما در سخت‌ترین شرایط صنعتی را تضمین می‌کند.

• تامین مستقیم برندهای معتبر: ما تامین‌کننده رسمی و مستقیم محصولات برندهای تراز اولی مانند اشنایدر الکتریک (Schneider Electric)، ال اس (LS Electric) و هیوندای (Hyundai Electric) هستیم.
• تضمین اصالت و گارانتی: تمامی محصولات دارای گارانتی معتبر بوده و از کانال‌های رسمی وارد شده‌اند.
• پشتیبانی فنی تخصصی: تیم فنی ما آماده ارائه مشاوره تخصصی در مورد انتخاب صحیح مدل، تنظیمات منحنی مشخصه عملکرد (Trip Curve) و نحوه نصب است.
• موجودی گسترده و قیمت رقابتی: با بهینه‌سازی زنجیره تامین، ما توانسته‌ایم موجودی گسترده‌ای از ظرفیت‌های مختلف را با قیمت‌های رقابتی ارائه دهیم.

کاربردهای اصلی کلیدهای فشار ضعیف

کلیدهای ACB و MCCB ستون فقرات سیستم‌های توزیع برق فشار ضعیف هستند و در محیط‌های زیر به وفور استفاده می‌شوند:

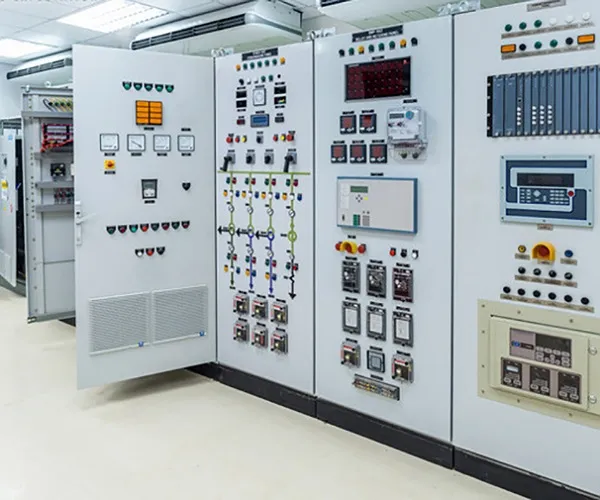

• تابلوهای برق اصلی (Main Distribution Boards) در ساختمان‌های تجاری و مسکونی بزرگ.
• تابلوهای کنترل و توزیع در کارخانجات تولیدی و صنایع سنگین.
• سیستم‌های حفاظت در نیروگاه‌ها و پست‌های برق فشار ضعیف.
• سیستم‌های تهویه مطبوع مرکزی (HVAC) و ژنراتورهای اضطراری.

ACB در مقابل MCCB: ملاحظات فنی در انتخاب تجهیز

انتخاب صحیح بین ACB و MCCB نیازمند درک دقیق از محدودیت‌های جریان، قابلیت‌های حفاظتی و محل نصب تجهیز است. این دو گروه، اگرچه هر دو وظیفه حفاظت از مدار را بر عهده دارند، در ظرفیت و پیچیدگی با یکدیگر تفاوت‌های اساسی دارند که مستقیماً بر هزینه و ایمنی سیستم تأثیر می‌گذارد.

کلید هوایی (Air Circuit Breaker – ACB): حفاظت اصلی و جریان‌های بالا

کلیدهای هوایی معمولاً برای حفاظت از مدارهایی با جریان اسمی بسیار بالا (عموماً بالاتر از 800 آمپر) و به عنوان بریکر اصلی (Main Breaker) در تابلوهای فشار ضعیف اصلی (Main LV Switchgear) به کار می‌روند. ویژگی متمایز ACB قابلیت تنظیم بسیار دقیق رنج حفاظتی از طریق واحد تریپ (Trip Unit) قابل تنظیم (معمولاً الکترونیکی) و مکانیزم عملکرد سریع در برابر اتصال کوتاه است. این کلیدها با توجه به ساختارشان، قابلیت قطع جریان‌های بزرگ (Ir) را در زمان‌های بسیار کوتاه (I2) تضمین می‌کنند.

کلید اتوماتیک (Molded Case Circuit Breaker – MCCB): انعطاف‌پذیری در مدارهای فرعی و توزیع

کلیدهای MCCB برای محافظت از مدارهای فرعی، خطوط توزیع، و تجهیزات حساس‌تر در سطوح جریان متوسط طراحی شده‌اند. دامنه جریان اسمی آن‌ها معمولاً از 100 آمپر تا 2500 آمپر متغیر است. مزیت اصلی MCCB‌ها، واحد تریپ (Trip Unit) با قابلیت تنظیم دقیق است. این قابلیت‌ها شامل تنظیمات زمان‌بندی جریان‌های بلندمدت (Thermal Overload) و جریان‌های لحظه‌ای اتصال کوتاه (Magnetic Short Circuit) می‌شود.

بررسی انواع قابلیت‌های حفاظتی در MCCB

• حفاظت ثابت (Fixed Protection): برای کاربردهای ساده‌تر، تنظیمات ثابت هستند.
• حفاظت قابل تنظیم (Adjustable Protection): اجازه می‌دهد که جریان نامی (In) بین مقادیر مشخصی تنظیم شود.
• حفاظت با زمان تأخیر (Time-Delay Protection): برای محافظت از کابل‌ها و جلوگیری از قطع ناخواسته در برابر جریان‌های راه‌اندازی (Inrush Currents).

استانداردهای کلیدی و انطباق فنی در بریکرهای فشار ضعیف

عملکرد ایمن و قابل اعتماد تجهیزات الکتریکی به‌شدت وابسته به رعایت استانداردهای بین‌المللی است. در زمینه کلیدهای اتوماتیک، استاندارد اصلی که طراحی، ساخت و قابلیت‌های تست تجهیزات را تعریف می‌کند، IEC 60947-2 است. شناخت این استاندارد برای مهندسین برق و خریداران تخصصی حیاتی است.

اهمیت استاندارد IEC 60947-2

این استاندارد تعیین‌کننده پارامترهای عملکردی شامل ظرفیت قطع اتصال کوتاه (Breaking Capacity)، تحمل جریان در زمان‌های مشخص (Icu، Ics، Icm) و تست‌های دمایی و مکانیکی تجهیز است. کلیدهایی که توسط Voltaka.com تامین می‌شوند، دارای گواهینامه‌های انطباق کامل با این استاندارد بوده و برای پروژه‌های حساس داخلی و بین‌المللی مناسب هستند.

تفاوت‌های کلیدی بین Icu، Ics و Icm

• Icu (Ultimate Breaking Capacity): حداکثر جریان اتصالی است که کلید می‌تواند در آخرین فرصت قطع کند و پس از آن ممکن است دیگر قابل استفاده نباشد.
• Ics (Service Breaking Capacity): حداکثر جریان اتصالی است که کلید می‌تواند آن را قطع کند و پس از هر بار قطع شدن، همچنان قابلیت استفاده مجدد را حفظ کند. این پارامتر اهمیت بیشتری در محیط‌های عملیاتی روتین دارد.
• Icm (Peak Withstand Current): حداکثر جریان پیک لحظه‌ای است که کلید می‌تواند بدون آسیب دیدن تحمل کند (مربوط به فاز اتصال کوتاه).

در انتخاب یک MCCB برای یک تابلوی توزیع فرعی، توجه به Ics معمولاً مهم‌تر از Icu است، زیرا تضمین می‌کند که در صورت بروز خطا، کلید پس از قطع، آماده عملیات بعدی خواهد بود.

واحد تریپ پیشرفته: مغز متفکر سیستم حفاظتی

واحد تریپ (Trip Unit) قلب تپنده هر کلید اتوماتیک مدرن (مخصوصاً ACB و MCCBهای پیشرفته) است. این واحد وظیفه دریافت اطلاعات جریان از سنسورها و تصمیم‌گیری برای قطع مدار را بر اساس تنظیمات از پیش تعیین شده بر عهده دارد. تکامل این واحدها از مکانیزم‌های حرارتی-مغناطیسی ساده به سیستم‌های کاملاً الکترونیکی، دقت حفاظت را به شدت افزایش داده است.

تجهیزات جانبی و قابلیت‌های ارتباطی

ACB‌ها اغلب با تجهیزات جانبی زیر ارائه می‌شوند که امکان کنترل و مانیتورینگ از راه دور را فراهم می‌کنند:

1. Shunt Trip (ST): فرمان قطع از راه دور با ولتاژ کنترلی مشخص.
2. Under Voltage Trip (UVT): فرمان قطع در صورت کاهش ولتاژ شبکه به زیر یک حد بحرانی (حفاظت در برابر افت ولتاژ).
3. Closing Coil (CO): سیم‌پیچ لازم برای بسته شدن کلید از راه دور (در ACB‌ها رایج‌تر است).
4. رله‌های کمکی (Auxiliary Contacts): برای اعلام وضعیت عملکردی (باز/بسته) کلید به سیستم‌های مانیتورینگ.

در نسل جدید ACBها، استفاده از Trip Unit های دیجیتال با قابلیت‌های ارتباطی (مانند Modbus) امکان اتصال مستقیم به سیستم‌های SCADA و BMS را فراهم می‌آورد. این قابلیت برای نظارت بر سوابق خطا، زمان‌های عملکرد و پروفایل مصرف انرژی در تاسیسات بزرگ صنعتی یک مزیت رقابتی محسوب می‌شود.

انتخاب تخصصی: تطبیق کلید با ساختار تابلو برق

محل نصب کلید تعیین‌کننده نوع قاب‌بندی (Fixed یا Draw-out) و همچنین روش اتصال به شینه (Busbar) است. در پروژه‌های صنعتی بزرگ، انتخاب میان ACB فیکس و قابل تعویض (Draw-out) یک تصمیم مهم مهندسی است.

ACB قابل تعویض (Draw-out)

این نوع ACB به مهندسان این امکان را می‌دهد که بدون نیاز به قطع کامل برق ورودی تابلو (با استفاده از مکانیزم‌های جداکننده داخلی)، کلید را برای تعمیر یا تعویض از محل خود خارج کنند. این ویژگی در مراکز داده (Data Centers) و بیمارستان‌ها که نیاز به دسترسی بالا (High Availability) دارند، حیاتی است.

تامین ACB و MCCB با گارانتی و پشتیبانی فنی

خرید تجهیزات حفاظتی از منابع نامعتبر ریسک‌های امنیتی و مالی بزرگی به همراه دارد. Voltaka.com با تمرکز بر تامین مستقیم، اطمینان حاصل می‌کند که تمامی مدل‌های عرضه شده، از جمله:

• ACBهای با فریم‌سایز 1600A تا 6300A
• MCCBهای با فریم‌سایز 100A تا 1600A
• برندهای معتبر جهانی (Schneider, LS, Hyundai)

همگی دارای پلمپ اصالت، برگه تست تولیدکننده (Factory Test Report) و گارانتی کامل هستند. تیم کارشناسی ما آماده است تا بر اساس جریان محاسبه شده (In)، جریان اتصال کوتاه مورد انتظار در نقطه نصب (Isc) و منحنی عملکرد مورد نیاز، بهترین تجهیز را برای محافظت از سرمایه‌گذاری شما پیشنهاد دهد.

استعلام قیمت روز و دریافت مشاوره تخصصی از متخصصین ولتاکا

جهت خرید کلیدهای هوایی (ACB) و کلیدهای اتوماتیک قالبی (MCCB) با بهترین قیمت فروش و پشتیبانی فنی کامل، از طریق وبسایت Voltaka.com با ما در ارتباط باشید. تأمین سریع، ارسال ایمن و مشاوره پیش از خرید، تضمین ما برای ایمنی شبکه شماست.
